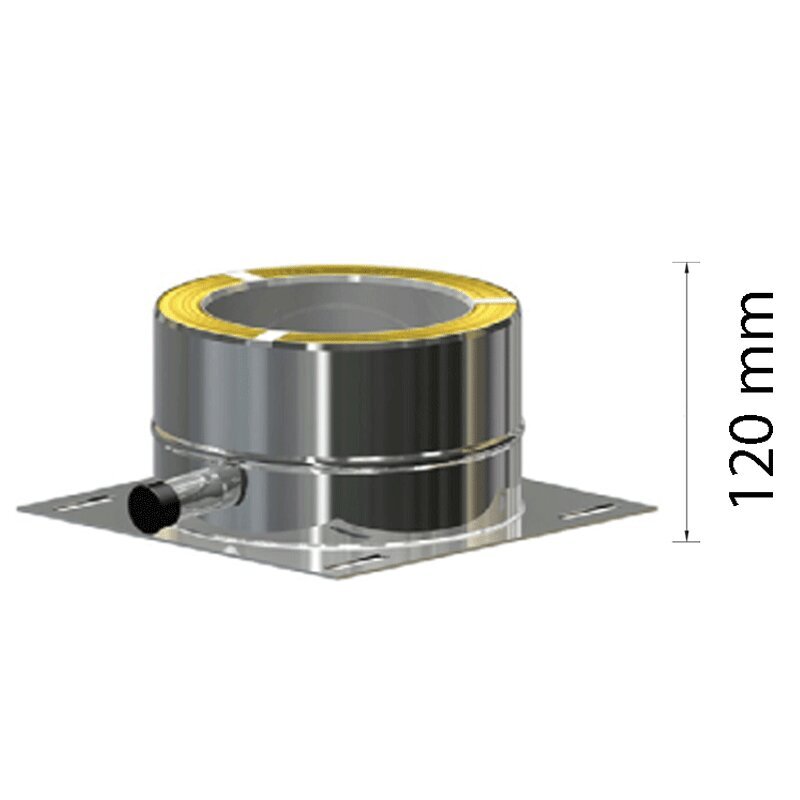

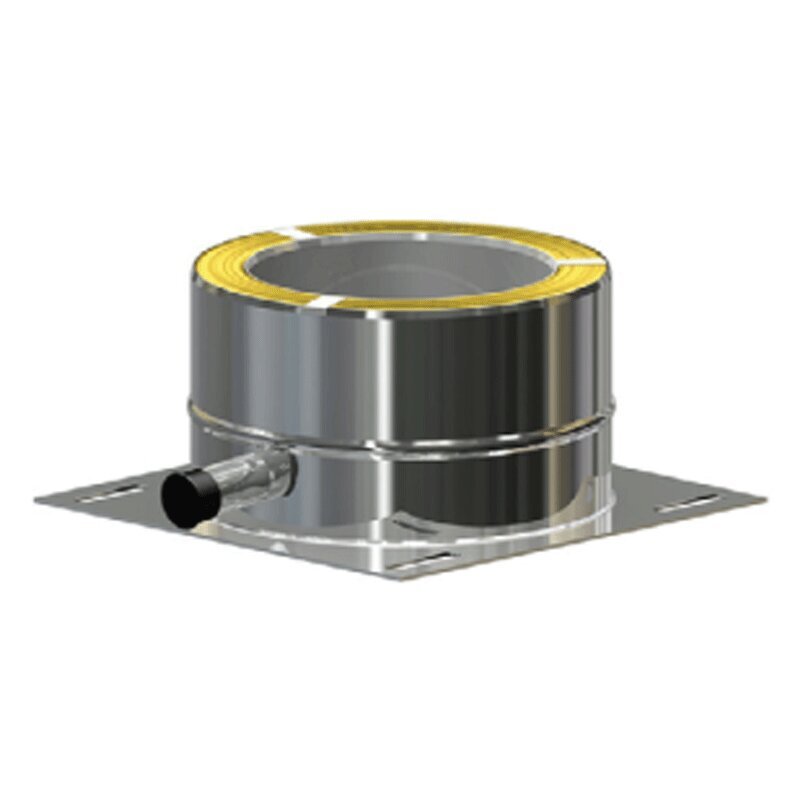

Grundplatte mit Kondensatablauf für Edelstahlschornsteine – DW 80 bis DW 300 mm
Diese Grundplatte mit integriertem Kondensatablauf ist das Startmodul für jedes doppelwandige Edelstahlschornsteinsystem. Sie bildet die stabile Basis für die vertikale Schornsteinführung und ermöglicht den geregelten Abfluss von Kondensat.
Ob zur Bodenmontage auf einem Fundament oder zur Wandmontage in Kombination mit einer Konsole – dieses Bauteil bietet maximale Flexibilität bei der Installation.
Robust, wetterfest und temperaturbeständig
Gefertigt aus hochwertigem Edelstahl überzeugt die Grundplatte durch hohe Korrosions- und Hitzebeständigkeit – innen wie außen. Sie ist ideal für den dauerhaften Einsatz im Außenbereich und trotzt zuverlässig allen Witterungsbedingungen sowie hohen Betriebstemperaturen.
Verfügbare Durchmesser und Materialstärken
Die Grundplatte ist in den Innen-Durchmessern DW 80 mm bis DW 300 mm erhältlich und in mehreren Materialstärken verfügbar:
- 0,5 mm – Standardausführung
- 0,6 mm – Premium
- 0,8 mm – Premium
- 1,0 mm – Premium
Dank exakter Fertigung ist sie vollständig kompatibel mit allen Bauteilen des DW-Systems und bildet den stabilen Ausgangspunkt für eine zuverlässige Abgasführung.
Optionale Oberflächenausführungen (auf Anfrage)
Für spezielle architektonische Anforderungen oder industrielle Anwendungen sind individuelle Oberflächenvarianten möglich:
- Edelstahl matt
- Edelstahl matt gebürstet
- RAL-pulverbeschichtet in Wunschfarbe
Montagehinweis
Bei der Wandmontage ist eine passende Wandkonsole oder Wandstütze erforderlich – separat erhältlich unter der Kategorie „Wandstützen / Konsolen“.
Lieferumfang & Zubehör
Das Klemmband zur Verbindung mit dem nächstfolgenden Bauteil ist nicht im Lieferumfang enthalten und kann unter „DW Einzelteile / Verbindungsschellen / Klemmband“ separat bestellt werden.
Setzen Sie auf geprüfte Qualität und maximale Anpassbarkeit – mit der Grundplatte mit Kondensatablauf für Ihr Edelstahlschornsteinsystem.
Technische Details – Grundplatte mit Kondensatablauf (DW 80–300 mm)
Die Grundplatte mit Kondensatablauf überzeugt durch ihre hochwertige Verarbeitung und technische Vielseitigkeit. Sie eignet sich ideal als Basis für doppelwandige Edelstahlschornsteinsysteme im Innen- und Außenbereich.
Produktmerkmale im Überblick:
-
Einstecktiefe der Muffe: 70 mm (bei allen Ausführungen)
-
Oberfläche: Edelstahl glänzend (weitere Varianten auf Anfrage)
-
Dämmung: 30 mm starke Mineralwolle für optimale Wärmedämmung
-
Temperaturbeständigkeit: Dauerbetrieb bis 600 °C, rußbrandgeprüft bis 1000 °C
-
Betriebsweise: Geeignet für den Unterdruckbetrieb
-
Korrosionsklassen: V2 (Standard), V3 (Premium-Ausführungen)
-
Mindestabstand zu brennbaren Materialien: 50 mm
-
Zertifizierung: Inklusive EG-Leistungserklärung (DOP) gemäß EU-Bauproduktenverordnung
Materialauswahl:
-
Innenrohr:
- Standard Plus 05: 0,5 mm, Edelstahl 1.4521 (V2A)
- Premium 06: 0,6 mm, Edelstahl 1.4404 (V4A)
- Premium Plus 08: 0,8 mm, Edelstahl 1.4404 (V4A)
- Industrieausführung 10: 1,0 mm, Edelstahl 1.4404 (V4A)
-
Außenrohr:
- Standard Plus 05: Edelstahl 1.4509 (V2A)
- Premium-Ausführungen: Edelstahl 1.4301 (V2A)
Schweißtechnologie:
- Standard Plus 05: Punktgeschweißt mit Plasma- und WIG-Verfahren
- Premium-Ausführungen: Rundum verschweißt mit Plasma- und WIG-Technik
Zugelassene Brennstoffe:
-
Standard Plus 05: Gas, Heizöl, naturbelassenes Holz
-
Premium-Ausführungen: Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts
Maße der Grundplatte mit Kondensatablauf (DW 80–300 mm)
-
DW 80 (Innen/Außen: 80 mm / 140 mm) – Höhe: 120 mm, Platte: 190 × 190 mm, Bohrlöcher: 40 × 11 mm
-
DW 100 (100 mm / 160 mm) – Höhe: 120 mm, Platte: 210 × 210 mm, Bohrlöcher: 40 × 11 mm
-
DW 113 (113 mm / 173 mm) – Höhe: 120 mm, Platte: 223 × 223 mm, Bohrlöcher: 40 × 11 mm
-
DW 120 (120 mm / 180 mm) – Höhe: 120 mm, Platte: 230 × 230 mm, Bohrlöcher: 40 × 11 mm
-
DW 130 (130 mm / 190 mm) – Höhe: 120 mm, Platte: 240 × 240 mm, Bohrlöcher: 40 × 11 mm
-
DW 150 (150 mm / 210 mm) – Höhe: 120 mm, Platte: 260 × 260 mm, Bohrlöcher: 40 × 11 mm
-
DW 160 (160 mm / 220 mm) – Höhe: 120 mm, Platte: 270 × 270 mm, Bohrlöcher: 40 × 11 mm
-
DW 180 (180 mm / 240 mm) – Höhe: 120 mm, Platte: 290 × 290 mm, Bohrlöcher: 40 × 11 mm
-
DW 200 (200 mm / 260 mm) – Höhe: 120 mm, Platte: 310 × 310 mm, Bohrlöcher: 40 × 11 mm
-
DW 250 (250 mm / 310 mm) – Höhe: 120 mm, Platte: 360 × 360 mm, Bohrlöcher: 40 × 11 mm
-
DW 300 (300 mm / 360 mm) – Höhe: 120 mm, Platte: 410 × 410 mm, Bohrlöcher: 40 × 11 mm
