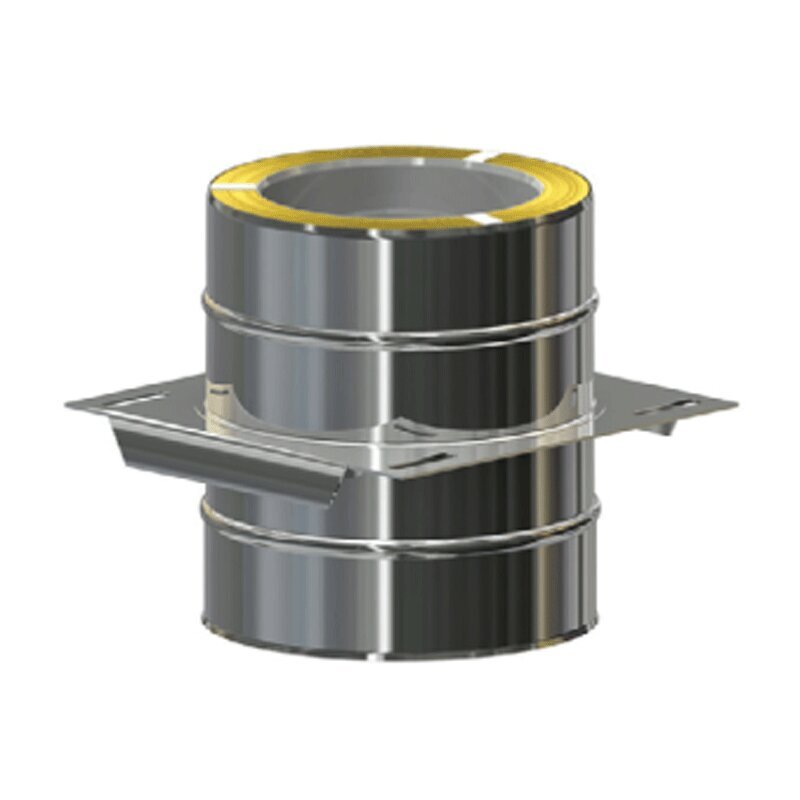

Edelstahlschornstein – Grundplatte für Zwischenstütze (DW 80 – 300 mm)
Die Grundplatte für Zwischenstützen sorgt für eine stabile und sichere Verbindung im doppelwandigen Edelstahlschornsteinsystem. Sie wird direkt nach dem letzten Bogen installiert und nimmt das Gewicht der darüber liegenden Schornsteinelemente zuverlässig auf – ideal bei versetzten Schornsteinführungen.
Vorteile:
-
Sichere Lastverteilung: Trägt das Gewicht aufbauender Elemente und entlastet das System.
-
Flexible Montage: Kompatibel mit Wandhalterverlängerungen oder Wandstützen.
-
Effektive Isolierung: 30 mm Mineralwolle zur Wärmeisolierung und Reduzierung von Kondensatbildung.
Technische Details:
-
Durchmesser: DW Ø 80 mm bis Ø 300 mm (Innenrohrmaß)
-
Materialstärken: 0,5 mm, 0,6 mm, 0,8 mm oder 1,0 mm
-
Edelstahl: Wetterbeständig und langlebig
Individuelle Gestaltung:
Auf Wunsch ist der Außenmantel gegen Aufpreis in folgenden Ausführungen erhältlich:
- Edelstahl matt
- Edelstahl matt gebürstet
- RAL-pulverbeschichtet für farbliche Anpassung
Hinweis:
Das Klemmband ist nicht im Lieferumfang enthalten und kann separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.
Zertifizierung:
Entspricht der DOP-Zertifikat-Nr.: 0432-CPR-00728-20
Diese Grundplatte bietet eine hochwertige, sichere und langlebige Lösung für den Aufbau doppelwandiger Schornsteinsysteme mit 30 mm Isolierstärke.
Herstellerinformationen:
schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
Technische Daten – Schornsteinelement
Ausführung Standard Plus 05:
- Einstecktiefe Muffe: 70 mm
- Schornstein Optik: Edelstahl glänzend
- Materialstärke Innenrohr: 0,5 mm
- Werkstoff Materialgüte Innenrohr: 1.4521 (V2A)
- Werkstoff Materialgüte Außenrohr: 1.4509 (V2A)
- Schweißmethode: Plasma, WIG punktgeschweißt
- Korrosionsklasse: V2
- Betriebsweise: Unterdruck
- Dämmung: Mineralwolle
- Dämmstärke: 30 mm
- Temperaturklasse: Betriebstemperatur bis 600 °C
- Rußbrandbeständigkeit: bis 1000 °C
- Geeignete Brennstoffarten: Gas, Heizöl, naturbelassenes Holz
- Abstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung (gemäß EU-Bauproduktenverordnung)
Ausführung Premium 06 / Premium Plus 08 / Premium Olymp 10:
- Einstecktiefe Muffe: 70 mm
- Schornstein Optik: Edelstahl glänzend
- Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
- Werkstoff Materialgüte Innenrohr: 1.4404 (V4A)
- Werkstoff Materialgüte Außenrohr: 1.4301 (V2A)
- Schweißmethode: Plasma, WIG vollverschweißt
- Korrosionsklasse: V3
- Betriebsweise: Unterdruck
- Dämmung: Mineralwolle
- Dämmstärke: 30 mm
- Temperaturklasse: Betriebstemperatur bis 600 °C
- Rußbrandbeständigkeit: bis 1000 °C
- Geeignete Brennstoffarten: Gas, Heizöl, naturbelassenes Holz, Pellets, Kohle, feste Brennstoffe
- Abstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung (gemäß EU-Bauproduktenverordnung)

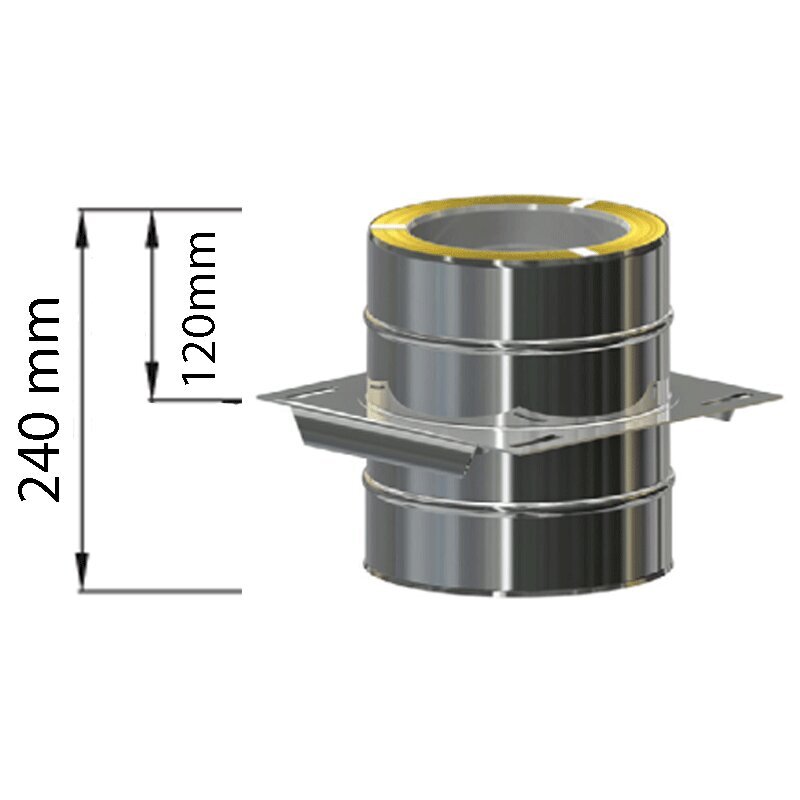

Maßangaben – Grundplatte
-
DW 80: Durchmesser innen/außen 80 mm / 140 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 190 mm x 270 mm, Bohrlöcher 40 mm x 11 mm
-
DW 100: Durchmesser innen/außen 100 mm / 160 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 210 mm x 290 mm, Bohrlöcher 40 mm x 11 mm
-
DW 113: Durchmesser innen/außen 113 mm / 173 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 223 mm x 303 mm, Bohrlöcher 40 mm x 11 mm
-
DW 120: Durchmesser innen/außen 120 mm / 180 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 230 mm x 310 mm, Bohrlöcher 40 mm x 11 mm
-
DW 130: Durchmesser innen/außen 130 mm / 190 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 240 mm x 320 mm, Bohrlöcher 40 mm x 11 mm
-
DW 150: Durchmesser innen/außen 150 mm / 210 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 260 mm x 340 mm, Bohrlöcher 40 mm x 11 mm
-
DW 160: Durchmesser innen/außen 160 mm / 220 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 270 mm x 350 mm, Bohrlöcher 40 mm x 11 mm
-
DW 180: Durchmesser innen/außen 180 mm / 240 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 290 mm x 370 mm, Bohrlöcher 40 mm x 11 mm
-
DW 200: Durchmesser innen/außen 200 mm / 260 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 310 mm x 390 mm, Bohrlöcher 40 mm x 11 mm
-
DW 250: Durchmesser innen/außen 250 mm / 310 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 360 mm x 440 mm, Bohrlöcher 40 mm x 11 mm
-
DW 300: Durchmesser innen/außen 300 mm / 360 mm, Gesamthöhe 240 mm, Höhe ab Platte 120 mm, Platte 410 mm x 490 mm, Bohrlöcher 40 mm x 11 mm
