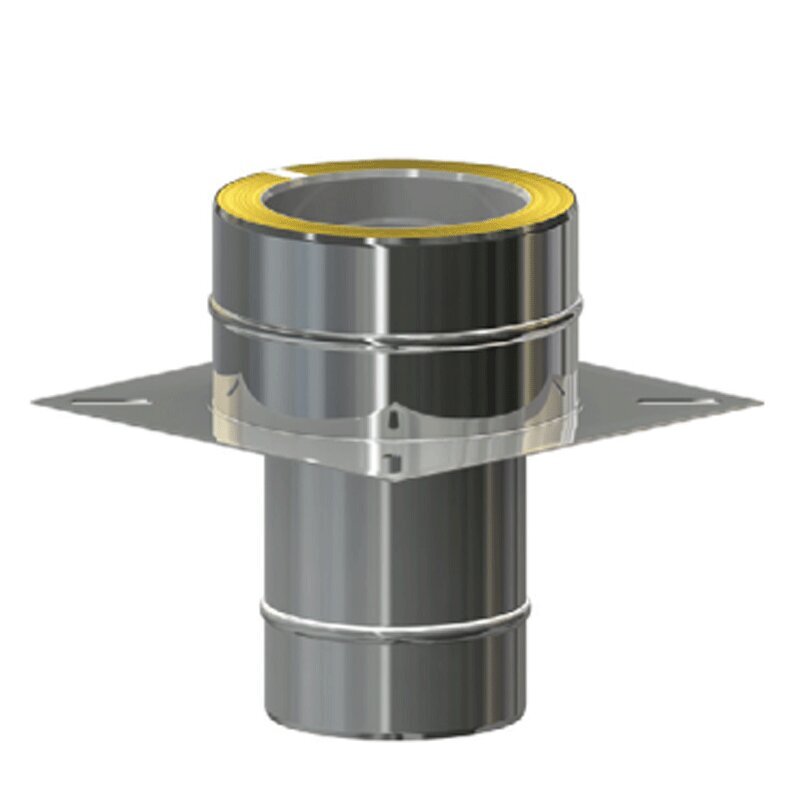

Edelstahlschornstein – Grundplatte mit rundem Einschub für Kaminerhöhung (DW Ø 80 – 300 mm)
Die Grundplatte mit rundem Einschub eignet sich optimal zur Reaktivierung stillgelegter oder abgetragener Schornsteine sowie zur Verlängerung bestehender Kaminanlagen. Sie bietet eine zuverlässige und flexible Möglichkeit, Ihr Schornsteinsystem funktional zu erweitern.
Produktmerkmale:
-
Anwendungsbereich: Ideal zur Kaminerhöhung oder für die Wiederinbetriebnahme zurückgebauter Schornsteine.
-
Modulares System: Kompatibel mit doppelwandigen Längenelementen (DW), um die gewünschte Höhe zu erreichen. Für den oberen Abschluss wird ein Mündungsabschluss oder eine Regenhaube empfohlen, um die Isolierung vor Feuchtigkeit zu schützen.
-
Materialstärken: Erhältlich in 0,5 mm, 0,6 mm, 0,8 mm und 1,0 mm.
-
Verfügbare Durchmesser: DW Ø 80 mm bis Ø 300 mm (Innenrohrmaß, siehe technische Angaben).
Individuelle Ausführungen auf Anfrage (gegen Aufpreis):
- Edelstahl matt
- Edelstahl matt gebürstet
- Edelstahl V4A (für aggressive Atmosphären)
- RAL-pulverbeschichtete Varianten für individuelle Farbgestaltung
Hinweis:
Das notwendige Klemmband ist nicht im Lieferumfang enthalten. Es kann separat unter dem Bereich DW Einzelteile / Verbindungsschellen / Klemmband bestellt werden.
Technische Daten – Grundplatte für Kaminerhöhung mit rundem Einschub
Ausführung Standard Plus 05:
- Einstecktiefe der Muffe: 70 mm
- Oberfläche: Edelstahl glänzend
- Materialstärke Innenrohr: 0,5 mm
- Materialgüte Innenrohr: 1.4521 (V2A)
- Materialgüte Außenrohr: 1.4509 (V2A)
- Schweißmethode: Plasma, WIG punktgeschweißt
- Korrosionsklasse: V2
- Betriebsweise: Unterdruckbetrieb
- Dämmung: Mineralwolle mit 30 mm Dämmstärke
- Temperaturklasse: bis 600 °C im Dauerbetrieb
- Rußbrandbeständig: bis 1000 °C
- Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz
- Mindestabstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung
Ausführung Premium 06 / Premium 08 / Premium 10:
- Einstecktiefe der Muffe: 70 mm
- Oberfläche: Edelstahl glänzend
- Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
- Materialgüte Innenrohr: 1.4404 (V4A)
- Materialgüte Außenrohr: 1.4301 (V2A)
- Schweißmethode: Plasma, WIG verschweißt
- Korrosionsklasse: V3
- Betriebsweise: Unterdruckbetrieb
- Dämmung: Mineralwolle mit 30 mm Dämmstärke
- Temperaturklasse: bis 600 °C im Dauerbetrieb
- Rußbrandbeständig: bis 1000 °C
- Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Pellets, Kohle, feste Brennstoffe
- Mindestabstand zu brennbaren Materialien: 50 mm
- Zertifizierung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung

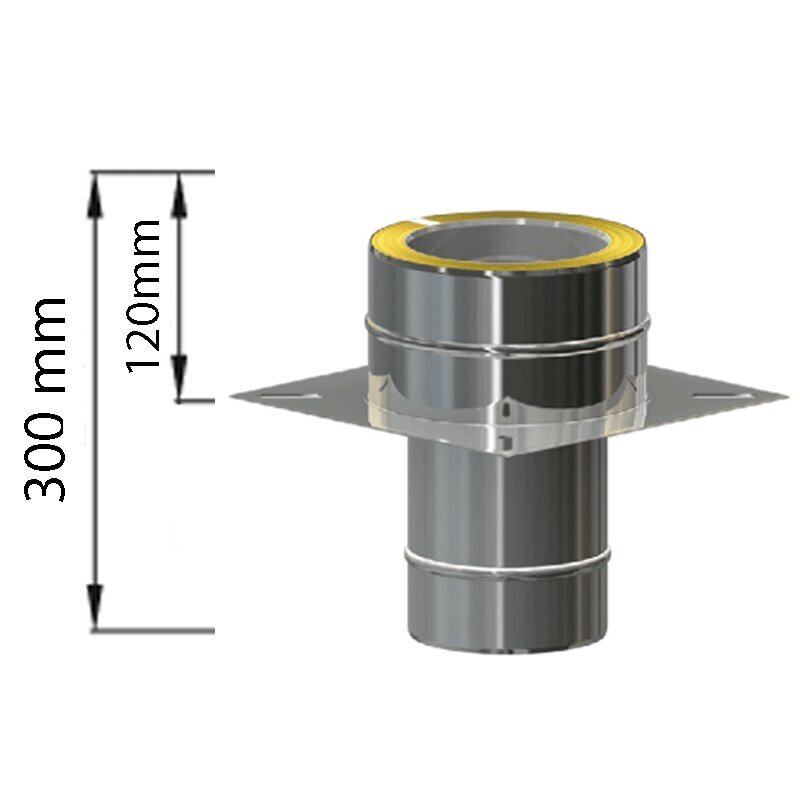

Maßangaben – Grundplatte für Kaminerhöhung mit rundem Einschub
DW 80 (Ø 80 mm / 140 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 77 mm
- Einschublänge: 180 mm
- Plattenmaß: 230 x 230 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 100 (Ø 100 mm / 160 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 97 mm
- Einschublänge: 180 mm
- Plattenmaß: 250 x 250 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 113 (Ø 113 mm / 173 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 110 mm
- Einschublänge: 180 mm
- Plattenmaß: 263 x 263 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 120 (Ø 120 mm / 180 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 117 mm
- Einschublänge: 180 mm
- Plattenmaß: 270 x 270 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 130 (Ø 130 mm / 190 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 127 mm
- Einschublänge: 180 mm
- Plattenmaß: 280 x 280 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 150 (Ø 150 mm / 210 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 147 mm
- Einschublänge: 180 mm
- Plattenmaß: 300 x 300 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 160 (Ø 160 mm / 220 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 157 mm
- Einschublänge: 180 mm
- Plattenmaß: 310 x 310 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 180 (Ø 180 mm / 240 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 177 mm
- Einschublänge: 180 mm
- Plattenmaß: 330 x 330 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 200 (Ø 200 mm / 260 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 197 mm
- Einschublänge: 180 mm
- Plattenmaß: 350 x 350 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 250 (Ø 250 mm / 310 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 247 mm
- Einschublänge: 180 mm
- Plattenmaß: 400 x 400 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 300 (Ø 300 mm / 360 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: Ø 297 mm
- Einschublänge: 180 mm
- Plattenmaß: 450 x 450 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
