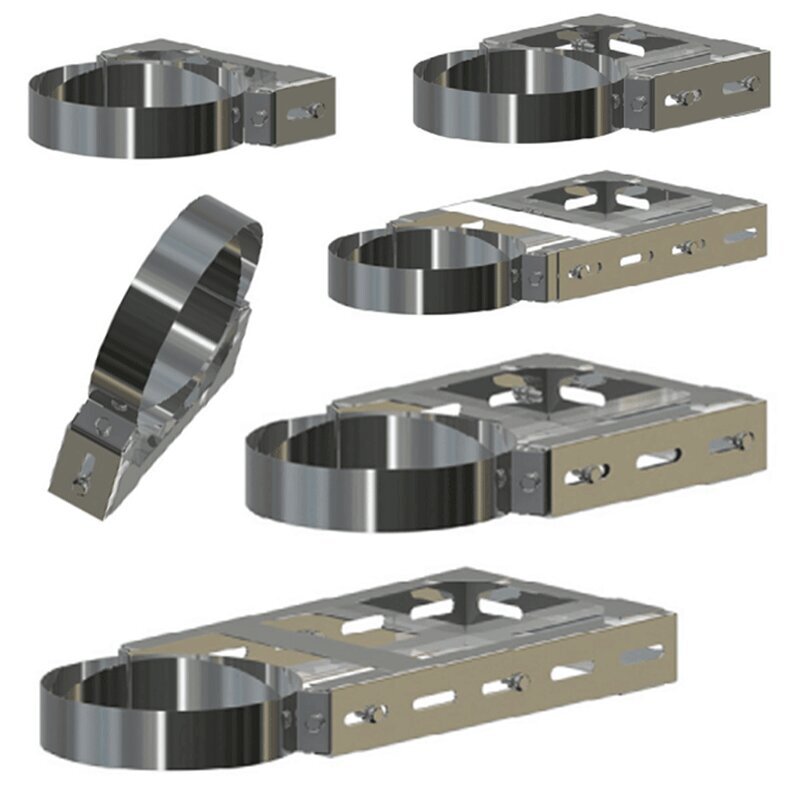

Edelstahlschornstein Universal Wandhalter verstellbar 50–750 mm – DW Ø 80–300 mm
Der Universal Wandhalter verstellbar dient der sicheren Befestigung von doppelwandigen Edelstahlschornsteinen an der Gebäudewand. Er wird in Abständen von maximal 4 Metern montiert und ermöglicht durch seinen verstellbaren Bereich von 50 bis 750 mm eine flexible Anpassung. So kann der Schornstein problemlos an Dachvorsprüngen oder anderen baulichen Hindernissen vorbeigeführt werden.
Ihre Vorteile
- Stufenlos verstellbarer Wandabstand von 50 bis 750 mm
- Sichere Befestigung des Schornsteins an der Wand
- Montageempfehlung: alle 4 Meter ein Wandhalter
- Ideal für Montagen an Dachvorsprüngen oder Vorsatzschalen
- Passend für DW-Schornsteinsysteme mit 30 mm Dämmung
- Geeignet für verschiedene Durchmesser von Ø 80 bis Ø 300 mm
Technische Highlights
- Verstellbarer Wandabstand: 50–750 mm
- Für Durchmesser Ø 80–300 mm
- Kompatibel mit doppelwandigen Edelstahlschornsteinen (30 mm Dämmung)
- Montageabstand: maximal alle 4 Meter
Einsatzbereiche des Edelstahlschornstein Universal Wandhalters verstellbar
Der Edelstahlschornstein Universal Wandhalter verstellbar 50–750 mm – DW Ø 80–300 mm wird eingesetzt, wenn der Schornstein mit flexiblem Abstand an der Wand befestigt werden soll. Typische Anwendungen sind Installationen an Gebäuden mit Dachvorsprüngen oder unregelmäßigen Fassaden, wo ein variabler Wandabstand erforderlich ist.
FAQ – Häufige Fragen
Wie wird der Edelstahlschornstein Universal Wandhalter verstellbar 50–750 mm – DW Ø 80–300 mm montiert?
Der Wandhalter wird an der Wand befestigt und der Abstand zwischen 50 und 750 mm individuell eingestellt. Zur sicheren Befestigung sollte etwa alle 4 Meter ein Wandhalter gesetzt werden.
Wofür eignet sich ein verstellbarer Wandhalter besonders?
Er ist ideal, wenn der Schornstein an Dachvorsprüngen, Erkern oder Vorsatzschalen vorbeigeführt werden muss und ein variabler Wandabstand benötigt wird.
Sind die Elemente auch mit anderen Schornsteinsystemen kombinierbar?
Nein, die Wandhalter sind ausschließlich für unser DW-Schornsteinsystem geeignet und nicht mit Fremdsystemen kombinierbar.
Herstellerinformationen:
schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
Technische Daten
-
Produktart: Verstellbarer Wandhalter
-
Geeignet für: DW-Schornsteine Ø 80–300 mm
-
Verstellbereich Wandabstand: 50 mm bis 750 mm
-
Materialstärke: 1,5 mm
-
Werkstoff Materialgüte: 1.4509
-
Dämmstärke Systemkompatibilität: 30 mm
-
Material: Edelstahl (rostfrei, korrosionsbeständig)
-
Montage: Innen- und Außenbereich
-
Zulassung: CE-konform nach EU-Bauproduktenverordnung
Verstellbereiche der Wandhalter für DW-Schornsteine
Für jeden Innendurchmesser Ihres doppelwandigen Schornsteins gelten folgende Verstellbereiche je nach Wandhaltertyp:
DW Ø 80 mm (Außendurchmesser 140 mm)
- WH 0: 66–98 mm
- WH 1: 65–105 mm
- WH 2: 120–200 mm
- WH 3: 235–355 mm
- WH 4: 382–520 mm
- WH 5: 632–770 mm
DW Ø 100 mm (Außendurchmesser 160 mm)
- WH 0: 61–95 mm
- WH 1: 65–106 mm
- WH 2: 165–245 mm
- WH 3: 230–350 mm
- WH 4: 377–515 mm
- WH 5: 627–765 mm
DW Ø 113 mm (Außendurchmesser 173 mm)
- WH 0: 58–91 mm
- WH 1: 98–131 mm
- WH 2: 125–171 mm
- WH 3: 228–341 mm
- WH 4: 328–541 mm
- WH 5: 628–741 mm
DW Ø 120 mm (Außendurchmesser 180 mm)
- WH 0: 56–89 mm
- WH 1: 96–129 mm
- WH 2: 122–169 mm
- WH 3: 226–339 mm
- WH 4: 328–541 mm
- WH 5: 625–761 mm
DW Ø 130 mm (Außendurchmesser 190 mm)
- WH 0: 56–89 mm
- WH 1: 96–129 mm
- WH 2: 121–168 mm
- WH 3: 225–338 mm
- WH 4: 326–539 mm
- WH 5: 622–759 mm
DW Ø 150 mm (Außendurchmesser 210 mm)
- WH 0: 48–82 mm
- WH 1: 88–122 mm
- WH 2: 115–162 mm
- WH 3: 218–332 mm
- WH 4: 321–534 mm
- WH 5: 614–754 mm
DW Ø 160 mm (Außendurchmesser 220 mm)
- WH 0: 47–81 mm
- WH 1: 87–121 mm
- WH 2: 114–161 mm
- WH 3: 217–331 mm
- WH 4: 318–532 mm
- WH 5: 614–752 mm
DW Ø 180 mm (Außendurchmesser 240 mm)
- WH 0: 42–75 mm
- WH 1: 82–115 mm
- WH 2: 108–155 mm
- WH 3: 212–325 mm
- WH 4: 317–531 mm
- WH 5: 613–751 mm
DW Ø 200 mm (Außendurchmesser 260 mm)
- WH 0: 37–70 mm
- WH 1: 77–110 mm
- WH 2: 103–150 mm
- WH 3: 207–320 mm
- WH 4: 312–525 mm
- WH 5: 608–745 mm
DW Ø 250 mm (Außendurchmesser 310 mm)
- WH 0: 25–58 mm
- WH 1: 64–98 mm
- WH 2: 124–198 mm
- WH 3: 194–308 mm
- WH 4: 300–513 mm
- WH 5: 596–733 mm
DW Ø 300 mm (Außendurchmesser 360 mm)
- WH 0: 25–44 mm
- WH 1: 51–84 mm
- WH 2: 111–184 mm
- WH 3: 281–294 mm
- WH 4: 294–508 mm
- WH 5: 590–728 mm
