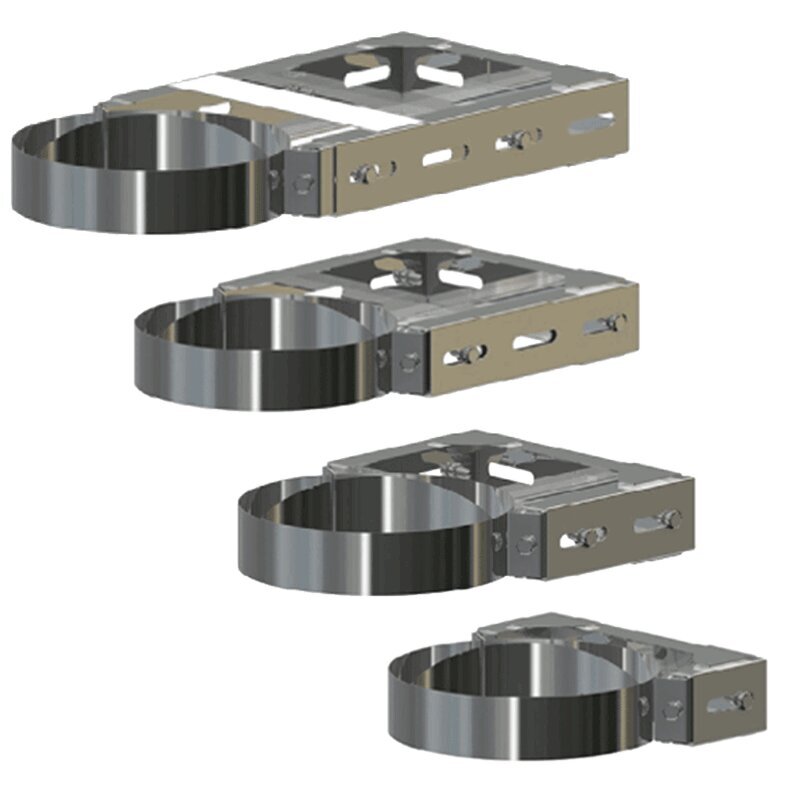

Verstärkter Wandhalter für freistehende Schornsteinanlagen – zugelassen bis 5 m Auskragung
Der verstärkte Wandhalter ist ein spezielles Systembauteil zur Befestigung von freistehenden Edelstahlschornsteinen. In Kombination mit einem 2000 mm Längenelement und einem verstärkten Klemmband ermöglicht er eine freikragende Schornsteinführung von bis zu 5 Metern oberhalb der letzten Wandbefestigung. Damit ist er unverzichtbar für statisch zugelassene freistehende Montagen.
Ihre Vorteile
- Ermöglicht freistehende Schornsteinführungen bis 5 m Höhe
- Pflichtbauteil für zugelassene freikragende Montagen
- Auch für klassische Wandmontagen einsetzbar
- Erhöht die Stabilität bei großen Schornsteinhöhen oder starkem Winddruck
- Robuste Ausführung für sichere Befestigung
- Kompatibel mit doppelwandigen Schornsteinsystemen mit 30 mm Dämmung
Technische Highlights
- Zugelassen für freikragende Schornsteinführungen bis 5 m
- Kompatibel mit DW-Systemen von Ø 120–200 mm
- Kombination mit 2000 mm Längenelement und verstärktem Klemmband erforderlich
- Auch bei klassischer Wandmontage zur Stabilitätssteigerung nutzbar
- Lieferumfang: 1x verstärkter Wandhalter
Einsatzbereiche des verstärkten Wandhalters
Der verstärkte Wandhalter für freistehende Schornsteinanlagen wird eingesetzt, wenn Edelstahlschornsteine ohne zusätzliche Abstützung bis zu 5 Meter oberhalb der letzten Befestigung montiert werden sollen. Darüber hinaus kann er bei klassischen Wandmontagen verwendet werden, um die Gesamtstabilität der Anlage zu erhöhen – beispielsweise bei hohen Schornsteinen oder erhöhter Windlast.
FAQ – Häufige Fragen
Wie wird der verstärkte Wandhalter für freistehende Schornsteinanlagen montiert?
Der Wandhalter wird an der Gebäudewand befestigt und in Kombination mit einem 2000 mm Längenelement sowie einem verstärkten Klemmband montiert. Nur diese Konfiguration ermöglicht eine freikragende Ausführung bis 5 m.
Kann der Wandhalter auch bei normalen Schornsteinanlagen verwendet werden?
Ja, er kann zusätzlich bei klassischen Wandmontagen eingesetzt werden, um die Gesamtstabilität zu erhöhen, etwa bei großen Gesamthöhen oder besonderen statischen Anforderungen.
Sind die Elemente auch mit anderen Schornsteinsystemen kombinierbar?
Nein, der verstärkte Wandhalter ist ausschließlich für unser DW-Schornsteinsystem geeignet und nicht mit Fremdsystemen kombinierbar.
Herstellerinformationen:
schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
Technische Daten
-
Produktart: Verstärkter, verstellbarer Wandhalter
-
Geeignet für: Doppelwandige Schornsteine Ø 120–200 mm (30 mm Dämmung)
-
Werkstoff Materialgüte: Edelstahl 1.4509
-
Materialstärke: ca. 2 mm (verstärkte Struktur)
-
Verstellbereich Wandabstand:
- WHV1: 100–170 mm
- WHV2: 170–250 mm
- WHV3: 250–300 mm
- WHV4: 320–400 mm
-
Einsatzbereich: Wandmontage innen & außen, freikragend bis 5 m
-
Zulassung: Teil des geprüften freikragenden Systems – CE-konform
Verstellbereiche der Wandhalter WH 1–WH 4 für doppelwandige Schornsteine
Die Wandhalter WH 1 bis WH 4 sind für die sichere Wandbefestigung von doppelwandigen Edelstahlschornsteinen mit Durchmessern von DW 120 bis DW 200 mm konzipiert. Je nach Typ ermöglichen sie unterschiedliche Wandabstände. Im Folgenden finden Sie die verstellbaren Bereiche für alle verfügbaren Kombinationen aus Innendurchmesser und Wandhalter-Typ.
DW 120 mm (Außendurchmesser 180 mm)
- WH 1: 100–170 mm
- WH 2: 170–250 mm
- WH 3: 250–300 mm
- WH 4: 320–400 mm
DW 130 mm (Außendurchmesser 190 mm)
- WH 1: 100–170 mm
- WH 2: 170–250 mm
- WH 3: 250–300 mm
- WH 4: 320–400 mm
DW 150 mm (Außendurchmesser 210 mm)
- WH 1: 100–170 mm
- WH 2: 170–250 mm
- WH 3: 250–300 mm
- WH 4: 320–400 mm
DW 160 mm (Außendurchmesser 220 mm)
- WH 1: 100–170 mm
- WH 2: 170–250 mm
- WH 3: 250–300 mm
- WH 4: 320–400 mm
DW 180 mm (Außendurchmesser 240 mm)
- WH 1: 100–170 mm
- WH 2: 170–250 mm
- WH 3: 250–300 mm
- WH 4: 320–400 mm
DW 200 mm (Außendurchmesser 260 mm)
- WH 1: 95–170 mm
- WH 2: 165–250 mm
- WH 3: 245–330 mm
- WH 4: 315–400 mm
