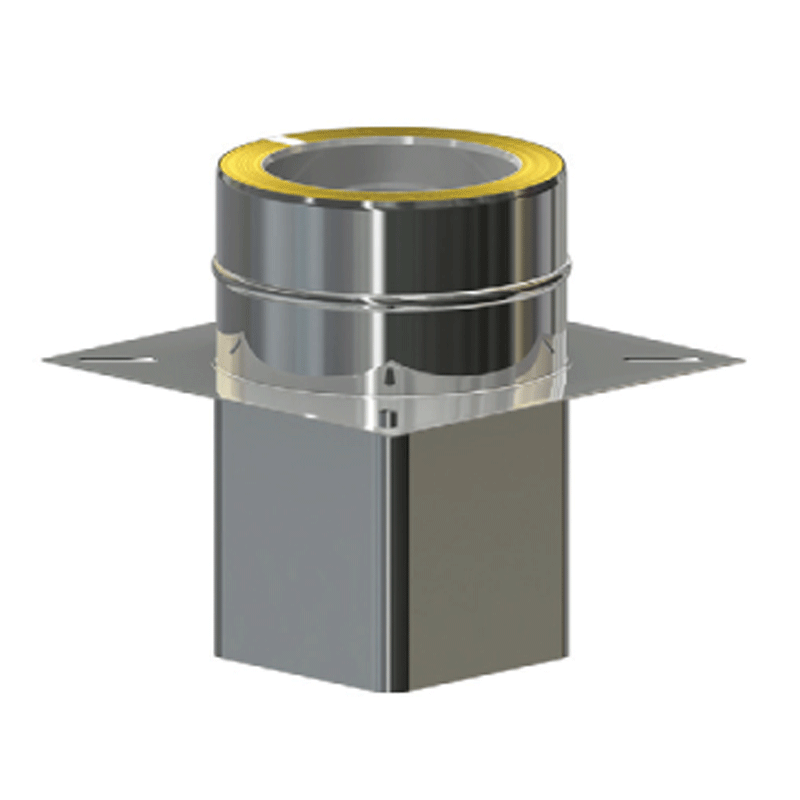

Doppelwandige Edelstahlschornstein Grundplatte für Kaminerhöhung eckig Ø 80 - 300 mm

Sale 100%

Verfügbar für Durchmesser von DW 80 mm bis 300 mm
Mit 30 mm starker Mineralwolldämmung
Gefertigt aus erstklassiger Edelstahllegierung
Für Dauerbetriebstemperaturen bis zu 600° C geeignet
Rußbrandbeständig mit Ausbrandsicherheit bis zu 1000° C
Zugelassen für Gas, Heizöl, Holz, Pellets, Kohle und weitere feste Brennstoffe
Entspricht der DOP EG-Leistungserklärung
Zertifikat-Nr.: 0432-CPR-00728-20

Artikelnummer	ot-08e
GTIN	4067611001556
Kategorie	Grundplatten
Hersteller	schornstein Olymp

Preis auf Anfrage

Durchmesser:
Ausführung / Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten
Maße

Edelstahlschornstein Grundplatte für Kaminerhöhung mit eckigem Einschub DW Ø 80 - 300 mm

Die doppelwandige Grundplatte mit eckigem Einschub und 30 mm Isolierung eignet sich hervorragend, um einen stillgelegten Schornstein wieder in Betrieb zu nehmen oder Ihren bestehenden Kamin sicher zu verlängern. Sie sorgt für eine stabile Basis und gewährleistet dank der Isolierung einen effizienten Abgasabzug.

Produktdetails:

Doppelwandige Bauweise mit 30 mm Dämmung für optimale Wärmedämmung und Vermeidung von Kondensat
Anwendungsbereich: Ideal für Kaminerhöhungen oder die Reaktivierung von abgetragenen Schornsteinen
Erweiterbar mit DW Längenelementen zur Erreichung der gewünschten Bauhöhe; als Abschluss wird ein Mündungsabschluss oder eine Regenhaube empfohlen, um die Isolierung vor Feuchtigkeit zu schützen
Materialstärken erhältlich in 0,5 mm, 0,6 mm, 0,8 mm und 1,0 mm
Durchmesserbereich: DW Ø 80 mm bis Ø 300 mm (bezieht sich auf das Innenrohr, siehe technische Daten)

Individuelle Anpassungen:

Auf Wunsch fertigen wir die eckigen Einschübe präzise nach Ihren Vorgaben. Bitte beachten Sie, dass individuelle Anpassungen mit einem Aufpreis verbunden sind.

Hinweis:

Das notwendige Klemmband ist nicht im Lieferumfang enthalten, kann jedoch separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.

Ausführung Standard Plus 05:

Einstecktiefe der Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 mm
Materialgüte Innenrohr: 1.4521 (V2A)
Materialgüte Außenrohr: 1.4509 (V2A)
Schweißmethode: Plasma, WIG punktgeschweißt
Korrosionsklasse: V2
Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Betriebstemperatur bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, Holz
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung

Ausführung Premium 06 / Premium Plus 08 / Premium Olymp 10:

Einstecktiefe der Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
Materialgüte Innenrohr: 1.4404 (V4A)
Materialgüte Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG verschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: Betriebstemperatur bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: DOP EG-Leistungserklärung gemäß Bauproduktenverordnung

Maßangaben – Grundplatte für Kaminerhöhung mit rundem Einschub

DW 80 (Ø 80 mm / 140 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 80 x 80 mm
- Einschublänge: 180 mm
- Plattenmaß: 190 x 190 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 100 (Ø 100 mm / 160 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 100 x 100 mm
- Einschublänge: 180 mm
- Plattenmaß: 210 x 210 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 113 (Ø 113 mm / 173 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 113 x 113 mm
- Einschublänge: 180 mm
- Plattenmaß: 223 x 223 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 120 (Ø 120 mm / 180 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 120 x 120 mm
- Einschublänge: 180 mm
- Plattenmaß: 230 x 230 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 130 (Ø 130 mm / 190 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 130 x 130 mm
- Einschublänge: 180 mm
- Plattenmaß: 240 x 240 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 150 (Ø 150 mm / 210 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 150 x 150 mm
- Einschublänge: 180 mm
- Plattenmaß: 260 x 260 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 160 (Ø 160 mm / 220 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 160 x 160 mm
- Einschublänge: 180 mm
- Plattenmaß: 270 x 270 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 180 (Ø 180 mm / 240 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 180 x 180 mm
- Einschublänge: 180 mm
- Plattenmaß: 290 x 290 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 200 (Ø 200 mm / 260 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 200 x 200 mm
- Einschublänge: 180 mm
- Plattenmaß: 310 x 310 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 250 (Ø 250 mm / 310 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 250 x 250 mm
- Einschublänge: 180 mm
- Plattenmaß: 360 x 360 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
DW 300 (Ø 300 mm / 360 mm)
- Gesamthöhe: 300 mm
- Höhe ab Platte: 120 mm
- Einschubmaß: 300 x 300 mm
- Einschublänge: 180 mm
- Plattenmaß: 410 x 410 mm
- Bohrlöcher (4 Stück): 40 x 11 mm
