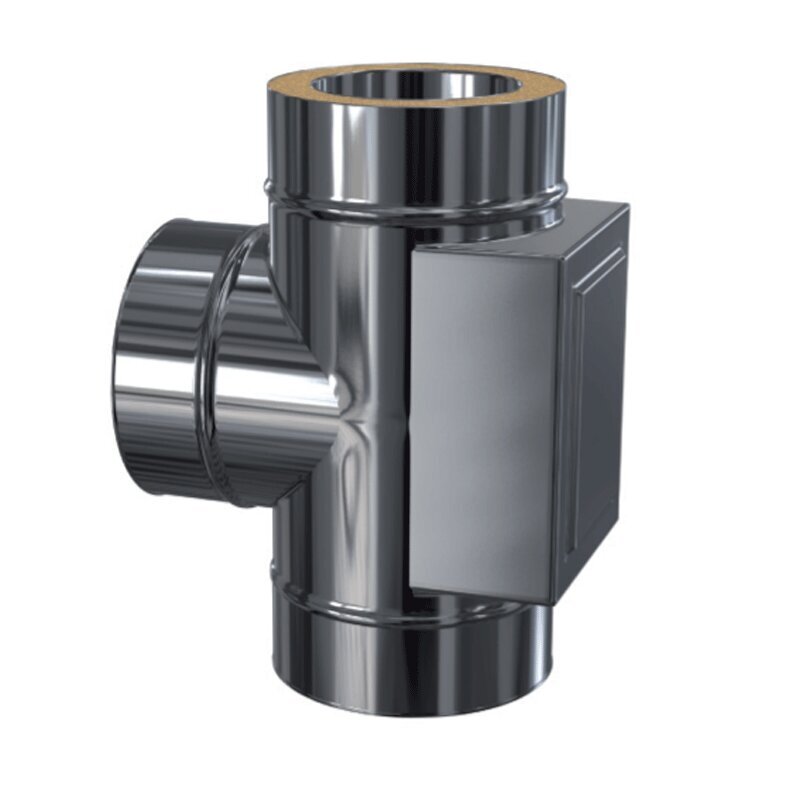

Doppelwandige Edelstahlschornstein Prüföffnung mit Feuerungsanschluss 90° gegenüberliegend Ø 113 - 250 mm

Doppelwandige Edelstahlschornstein Prüföffnung mit Feuerungsanschluss 90° gegenüberliegend Ø 113 - 250 mm

Sale 100%

Kombiniertes Bauteil: Prüföffnung mit seitlichem Anschluss (90°)
Türmaß der Reinigungsöffnung: 120 × 180 mm
Dämmung: 30 mm Mineralwolle – isolierend & feuchteunempfindlich
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm je nach Ausführung
Durchmesser: Innen-Ø 113–250 mm wählbar
Brennstoffe: Holz, Pellets, Gas, Heizöl, Kohle, Briketts
CE-Zulassung: DOP: 0432-CPR-00728-20

Artikelnummer	ot-309
Kategorie	Reinigungselemente
Hersteller	schornstein Olymp

Preis auf Anfrage

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten

DW Prüföffnung mit Feuerungsanschluss 90° – Ø 113–250 mm

Diese spezielle Ausführung kombiniert eine praktische Prüföffnung mit einem gegenüberliegenden Feuerungsanschluss im 90°-Winkel. Sie dient zur gleichzeitigen Reinigung und zum sicheren Anschluss Ihrer Feuerstätte – ideal bei beengten Platzverhältnissen oder in kompakten Schornsteinführungen.

Intelligente Lösung – Reinigung & Anschluss in einem Bauteil

Die integrierte Prüföffnung (Türmaß 120 × 180 mm) ermöglicht den freien Zugang zum Schornstein für Reinigungsarbeiten, während der seitlich angeordnete 90°-Abzweig den Rauchrohranschluss zur Feuerstätte aufnimmt. Die doppelwandige Bauweise mit 30 mm Dämmung sorgt für eine zuverlässige Wärmeisolation und erfüllt alle Sicherheitsanforderungen.

Hochwertige Materialien & CE-Zulassung

Das Bauteil besteht aus säure- und hitzebeständigem Edelstahl, gefertigt im präzisen WIG-/Plasma-Schweißverfahren. Es ist für sämtliche Brennstoffe – von Holz über Pellets bis zu Öl und Gas – geeignet und erfüllt alle Vorgaben der EU-Bauproduktenverordnung gemäß DOP: 0432-CPR-00728-20.

Hinweis:

Das benötigte Klemmband zur Verbindung mit weiteren DW-Elementen ist nicht im Lieferumfang enthalten und separat erhältlich.

Technische Daten

Ausführung:
- Standard 0,5 mm
- Premium 0,6 mm / Premium 0,8 mm / Premium 1,0 mm
Innen- / Außendurchmesser: wählbar im Auswahlfenster (Ø 113–250 mm)

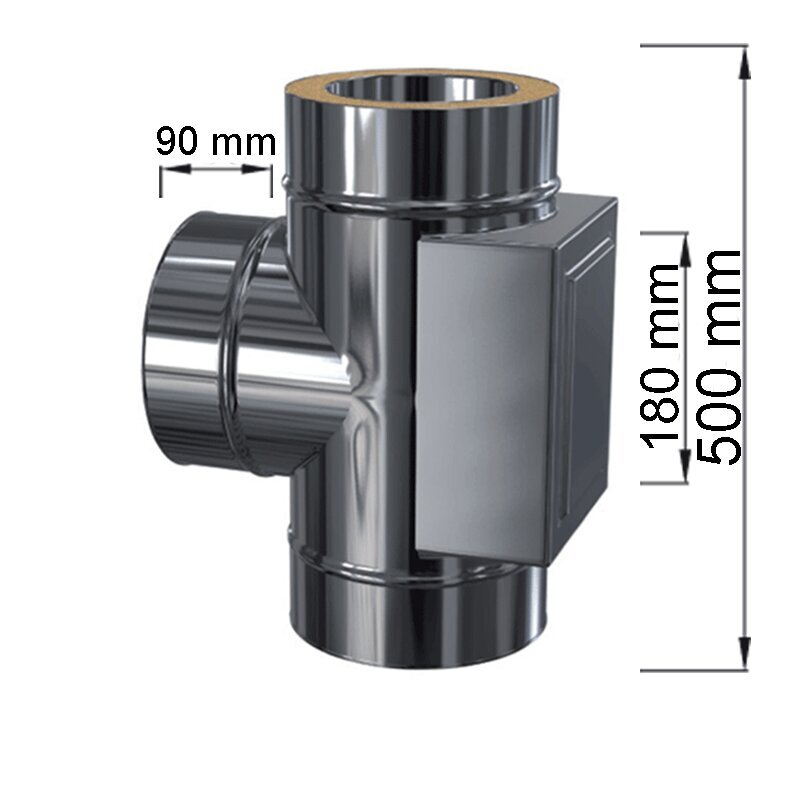

Gesamthöhe: 500 mm
Türmaß der Prüföffnung (B × H): 120 × 180 mm
Feuerungsanschluss: 90° gegenüberliegend
Länge des Stutzens (T-Stück 90°): 90 mm
Einstecktiefe der Muffe: ca. 70 mm
Oberfläche: Edelstahloptik glänzend
Materialstärke Innenrohr:
- Standard: 0,5 mm
- Premium: 0,6 mm / 0,8 mm / 1,0 mm
Werkstoff Innenrohr:
- Standard: 1.4521 (V2A ferritisch)
- Premium: 1.4404 (V4A austenitisch)
Werkstoff Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
Schweißverfahren:
- Standard: Plasma / WIG punktgeschweißt
- Premium: Plasma / WIG
Korrosionsklasse: V2 (Standard), V3 (Premium)
Betriebsweise: Unterdruck
Dämmmaterial: Mineralwolle
Dämmstärke: 30 mm
Temperaturbeständigkeit: bis 600 °C (Betrieb)
Rußbrandbeständigkeit: bis 1000 °C
Feuchteunempfindlich: ja
Geeignete Brennstoffe:
- Standard: Gas, Heizöl, naturbelassenes Holz
- Premium: zusätzlich Pellets, Kohle, feste Brennstoffe
Sicherheitsabstand zu brennbaren Baustoffen: 50 mm
Zulassung: CE-konform, DOP EG-Leistungserklärung nach EU-Bauproduktenverordnung (DOP: 0432-CPR-00728-20)
