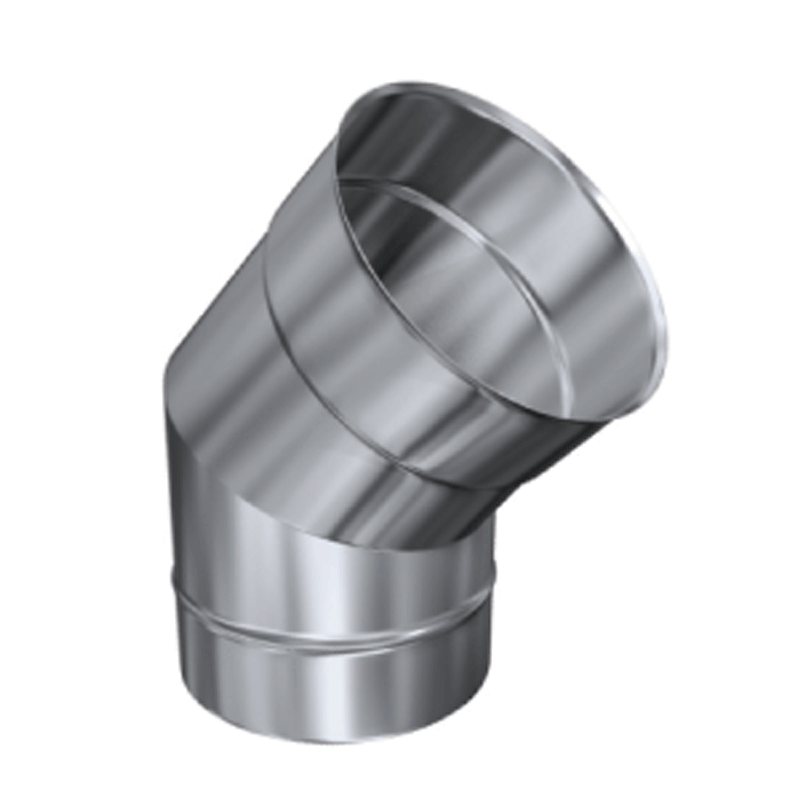

Edelstahlschornstein Bogen 45° Einwandig DN 80 - 300 mm

Edelstahlschornstein Bogen 45° Einwandig DN 80 - 300 mm

Der Edelstahlschornstein einwandig Bogen 45° ermöglicht sichere Richtungsänderungen im Schornsteinsystem und ist in verschiedenen Durchmessern und Materialstärken erhältlich.

Winkel 45° – für flexible Anpassung des Rauchgasverlaufs
Durchmesser Ø 80–300 mm – individuell wählbar

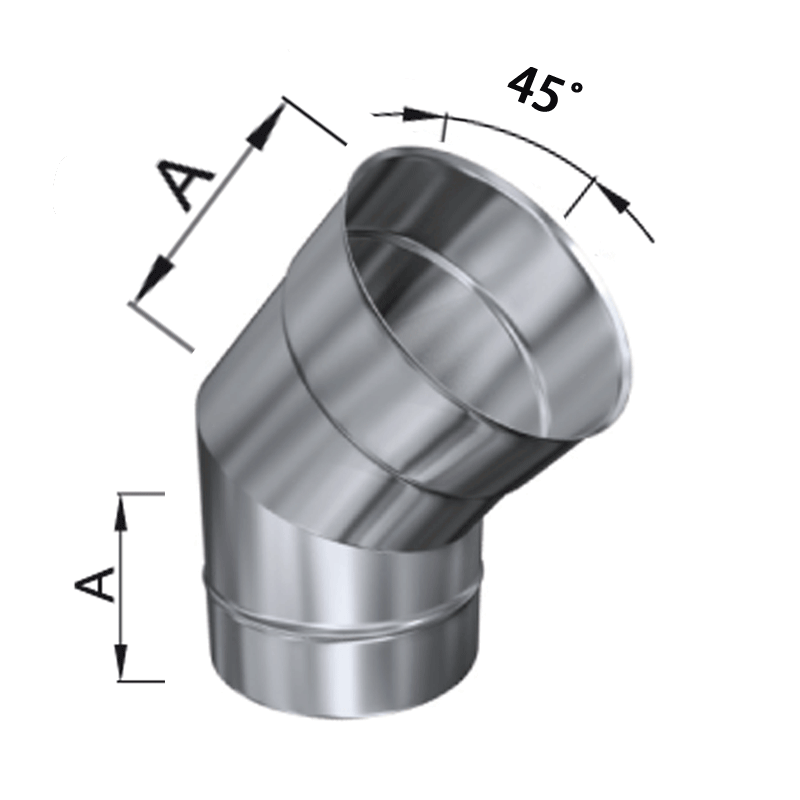

Maß A: abhängig vom Durchmesser (siehe Auswahl)
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm – Standard oder Premium-Ausführung
Werkstoff: Edelstahl 1.4509 (V2A) oder 1.4404 (V4A) – hochwertige Qualität
Schweißmethode: punktgeschweißt bei 0,5 mm · Plasma-WIG ab 0,6 mm – präzise Verarbeitung
Brennstoffe: Gas, Öl, Holz, Pellets, Kohle und Briketts – vielseitig nutzbar
Zertifiziert nach EU-Bauproduktenverordnung – geprüfte Sicherheit

Dieser Edelstahlschornstein einwandig Bogen 45° bietet eine sichere und langlebige Lösung zur Anpassung des Rauchgasverlaufs.

Artikelnummer	ot-b45
Kategorie	Bögen
Hersteller	schornstein Olymp

18,10 €

inkl. 19% USt. , zzgl.

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Edelstahlschornstein Bogen 45° Einwandig – Durchmesser Ø 80–300 mm

Der Edelstahlschornstein Bogen 45° ist ein präzises Verbindungselement für einwandige Abgassysteme. Mit seinem 45°-Winkel ermöglicht er eine exakte Richtungsänderung der Abgasführung. Durch das Muffe-Sicke-Stecksystem mit 60 mm Einstecktiefe ist eine sichere und dichte Montage gewährleistet. Der Bogen ist in Durchmessern von Ø 80 bis Ø 300 mm erhältlich und lässt sich mit allen einwandigen Abgasrohren des gleichen Systems kombinieren.

Ihre Vorteile

Exakte Richtungsänderung um 45°
Sichere Verbindung durch Muffe-Sicke-Stecksystem mit 60 mm Einstecktiefe
Erhältlich in Durchmessern von Ø 80–300 mm
Gefertigt aus witterungs- und korrosionsbeständigem Edelstahl
Temperaturbeständig bis 600 °C
Rußbrandbeständig bis 1000 °C
Punktgeschweißt (0,5 mm) oder hochwertig Plasma-/WIG-verschweißt (ab 0,6 mm)
Universell einsetzbar für alle gängigen Brennstoffe

Technische Highlights

Durchmesser: Ø 80–300 mm
Wandstärken je nach Ausführung: 0,5 / 0,6 / 0,8 / 1,0 mm
Material: Edelstahl
Winkel: 45°
Einstecktiefe: 60 mm
Ausführung: Standard punktgeschweißt oder Premium Plasma-/WIG-verschweißt
Temperaturbeständig bis 600 °C
Rußbrandbeständig bis 1000 °C

Einsatzbereiche des Edelstahlschornstein Bogen 45° Einwandig

Der Edelstahlschornstein Bogen 45° Einwandig wird eingesetzt, um Schornsteinverläufe flexibel an bauliche Gegebenheiten anzupassen. Typische Anwendungen sind die Umgehung von Decken, Balken oder Dachschrägen sowie die exakte Anbindung an den Schornstein. Der Bogen eignet sich für Öl-, Gas- und Festbrennstoffanlagen und ist sowohl im Neubau als auch bei der Sanierung nutzbar.

FAQ – Häufige Fragen

Wie wird der Edelstahlschornstein Bogen 45° Einwandig montiert?

Die Montage erfolgt durch das Muffe-Sicke-Stecksystem mit 60 mm Einstecktiefe. Dadurch wird eine sichere, dichte und stabile Verbindung mit den passenden Rohrsegmenten hergestellt.

Mit welchen Komponenten ist der Bogen kombinierbar?

Der Bogen ist mit allen einwandigen Edelstahlbauteilen desselben Durchmessers kompatibel. Voraussetzung ist die Verwendung des Muffe-Sicke-Systems für eine dichte Verbindung.

Für welche Brennstoffe ist der Bogen geeignet?

Der Bogen kann mit allen gängigen Brennstoffen wie Gas, Heizöl oder festen Brennstoffen betrieben werden. Er ist temperaturbeständig bis 600 °C und rußbrandbeständig bis 1000 °C.

Herstellerinformationen:

schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de

Technische Daten – Bogen 45° Einwandig DN 80 - 300 mm

Winkel: 45°
Durchmesser: Ø 80–300 mm
Maß A: abhängig vom Durchmesser (siehe Kindartikel)
Einstecktiefe Muffe: 60 mm
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm
Werkstoffqualität: Standard 1.4509 (V2A), Premium 1.4404 (V4A)
Schweißmethode: punktgeschweißt (0,5 mm) oder Plasma / WIG (ab 0,6 mm)
Korrosionsklasse: V2 / V3
Temperaturklasse: T600
Rußbrandbeständigkeit: G – bis 1000 °C
Betriebsweise: Unterdruck
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts
Zertifizierung: CE-konform, DOP gemäß EU-Bauproduktenverordnung
