isyBIT System – L90 Schacht mit gedämmtem Edelstahl-Innenrohr (Komplettpaket)

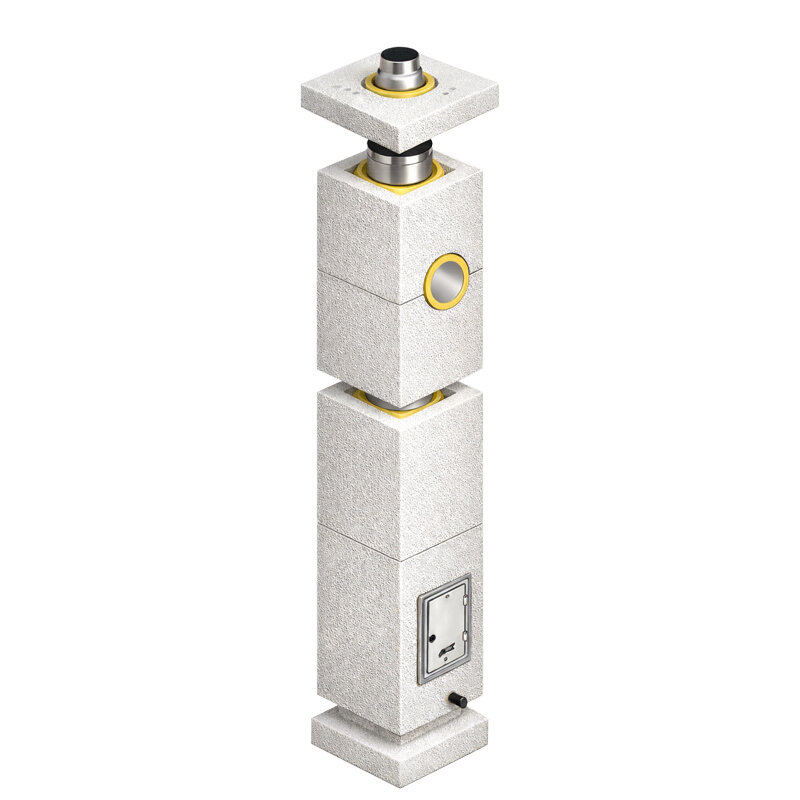

Das isyBIT Leichtbauschornstein-System ist als L90-Schachtlösung ausgelegt und dient zur Errichtung mehrschaliger Montageabgasanlagen. Die Außenschale besteht aus nicht brennbaren Porenbeton-Planbauplatten (Wanddicke mindestens 50 mm) und wird systemgerecht verklebt und zusätzlich verschraubt. Für das Versetzen kommt je nach Außentemperatur der Systemkleber zum Einsatz (ISYFIX-FSH für Außentemperaturen > +5 °C; alternativ ISYFIX-W bis −8 °C).
Im Schacht wird das gedämmte Edelstahl-Innenrohr als System geführt. Die Verbindung der Elemente erfolgt über passgenaue Steckverbindungen; für überdruckdichte Anwendungen werden Dichtungen im Systemverbund eingesetzt (systemabhängig).
Variante Ø 130 mm
-
Systemhöhen: 5,0 m / 7,5 m / 10,0 m (Komplettpaket-Konfiguration)
-
Schachtmaß (L90): 30 × 30 cm
Planungs- und Montagehinweise (systemrelevant)
-
Schacht-Anwendung: Außenschalen (Schächte) sind zur Aufnahme zugelassener Innenschalen vorgesehen; die Temperaturklassifizierung der Montageabgasanlage ergibt sich aus Innenschale und Einbausituation.
-
Klassifizierung Außenschale: Nachweis Feuerwiderstand, Klassifizierung LA90 bis Temperaturklasse T400 (Außenschale).
-
Fixierung/Statik Schacht: Schächte sind gegen Ausknicken zu sichern (z. B. Deckeneinspannung oder Wandbefestigungen); Abstand zwischen Befestigungen bzw. Deckendurchgang und Befestigung maximal 3 m.
-
Ringspalt/Abstand im Schacht: Zwischen Innenschale (Außendurchmesser) und innerem Schachtquerschnitt ist ein Ringspalt von mindestens 3 cm vorzusehen und mit Mineralfaserdämmstoff zu dämmen (Auslegung nach Systemvorgabe).
