Doppelwandige Edelstahlschornstein Bogen / Winkel verstellbar 0 - 45° DW Ø 130 - 200 mm

Doppelwandige Edelstahlschornstein Bogen / Winkel verstellbar 0 - 45° DW Ø 130 - 200 mm

Sale 100%

0–45° verstellbar: Anpassung an bauliche Situationen ohne zusätzliche Elemente
Durchmesser: DW 130–200 mm, kompatibel mit allen Systembauten
Dämmung: 30 mm Mineralwolle – minimaler Wärmeverlust, kein Kondensat
Material: Edelstahl – innen 1.4521 (Standard) oder 1.4404 (Premium), außen 1.4509/1.4301
Temperaturbeständig: bis 600 °C, rußbrandbeständig bis 1000 °C
Betriebsweise: Unter- bzw. Überdruckbetrieb möglich
Klemmband: separat erhältlich
Zertifizierung: CE-konform, DOP EG-Leistungserklärung

Artikelnummer	ot-18V
Kategorie	Bögen
Hersteller	schornstein Olymp

Preis auf Anfrage

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten

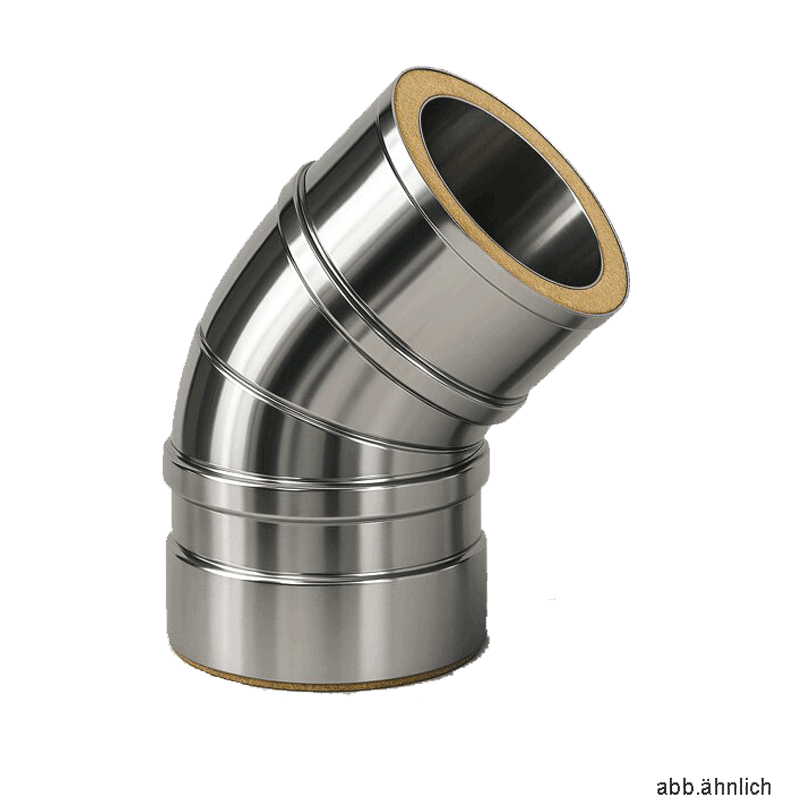

Verstellbarer Bogen 0–45° – Edelstahlschornstein DW Ø 130–200 mm

Der verstellbare DW-Bogen von 0° bis 45° ermöglicht flexible Richtungsänderungen im Abgasführungssystem, ohne zusätzliche Bauteile. Optimal geeignet, um Schornsteinverläufe exakt an bauliche Gegebenheiten anzupassen – z. B. beim Überwinden von Hindernissen oder beim Verbindungsbau zwischen Feuerstätte und Schornstein.

Das Bauteil verfügt über eine stabile Muffenverbindung mit 70 mm Einstecktiefe und ist in den Durchmessern DW 130 mm bis DW 200 mm erhältlich. Die doppelte Edelstahlwand mit 30 mm Mineralwolle sorgt für hervorragende Wärmedämmung, während das WIG-verschweißte Edelstahl innen (V4A) und außen (V2A) eine langlebige und rußbrandbeständige Konstruktion bildet.

Verfügbar in zwei Materialstärken – Standard 0,5 mm und Premium 0,6 mm – zur individuellen Anpassung an Einsatz und Belastung. Das Klemmband ist separat erhältlich.

Technische Daten

Ausführung: Standard 0,5 mm / Premium 0,6 mm

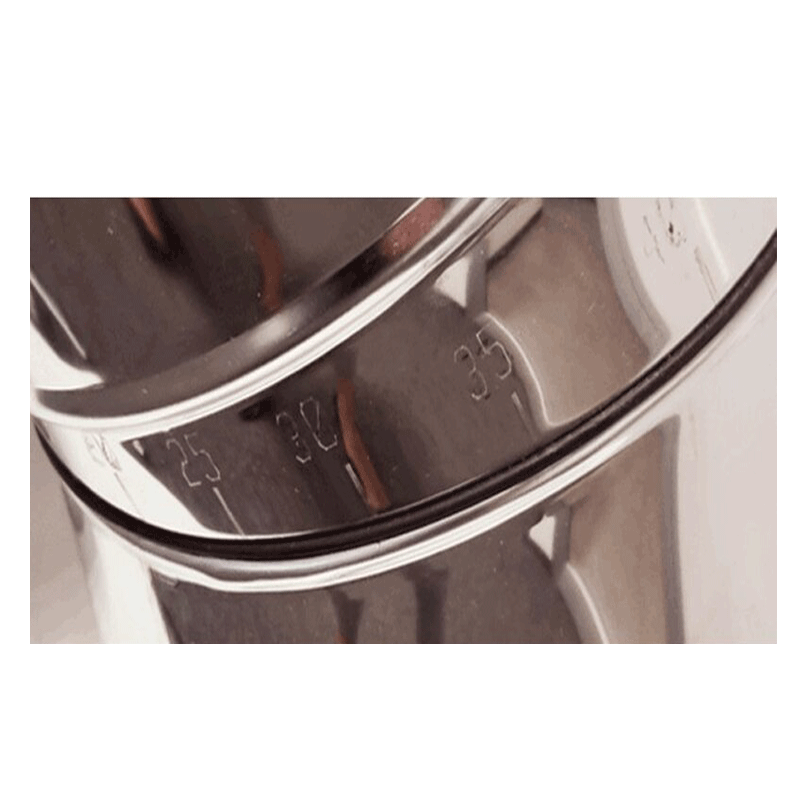

Winkelbereich: verstellbar 0–45°
Durchmesser innen / außen: Ø 130–200 mm (Innenrohr + 60 mm)
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 / 0,6 mm
Werkstoff Innenrohr:
- Standard: 1.4521 (V2A)
- Premium: 1.4404 (V4A)
Werkstoff Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
Schweißmethode: Plasma/WIG verschweißt
Korrosionsklasse: V2 / V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle, 30 mm
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, Holz
- Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Abstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: CE-konform, DOP EG-Leistungserklärung gemäß EU‑Bauproduktenverordnung
