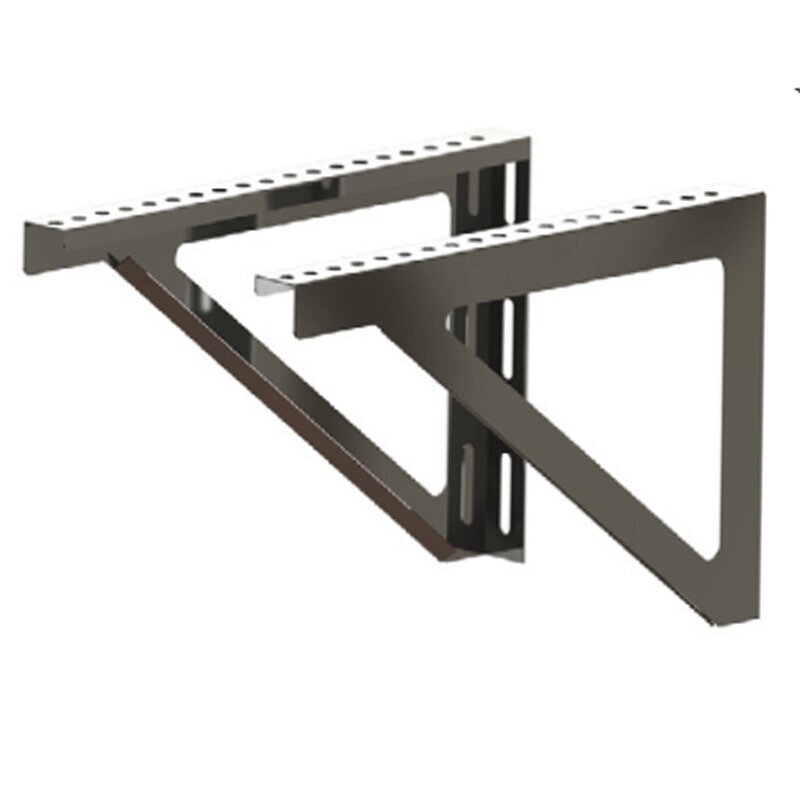

Edelstahlschornstein Wandkonsole WSP-G – verstellbar 500–820 mm
Die Wandkonsole WSP-G aus Edelstahl ist eine verstellbare Befestigungslösung für doppelwandige Schornsteinsysteme. Sie wird direkt unterhalb der Grundplatte montiert und bietet eine tragfähige Alternative zur herkömmlichen Wandstütze. Mit einem Ausleger von 500 bis 820 mm ermöglicht sie eine flexible Anpassung an unterschiedliche bauliche Gegebenheiten und sorgt für sicheren Halt – auch bei freistehenden Schornsteinanlagen.
Ihre Vorteile
- Stabile Befestigung von doppelwandigen Edelstahlschornsteinsystemen
- Verstellbarer Ausleger von 500 bis 820 mm
- Gefertigt aus witterungsbeständigem Edelstahl 1.4509
- 3,0 mm Materialstärke für hohe Belastbarkeit
- Geprüftes Plasma-WIG-Schweißverfahren
- Fertigung nach DIN EN ISO 9001
- Geeignet für freistehende Schornsteinanlagen
Technische Highlights
- Verstellbarer Wandabstand: 500–820 mm
- Material: Edelstahl 1.4509
- Materialstärke: 3,0 mm
- Herstellung mit Plasma-WIG-Schweißverfahren
- Qualitätsfertigung nach DIN EN ISO 9001
- Montage unterhalb der Grundplatte
- Lieferumfang: 1 Paar (2 Stück) Wandkonsolen
Einsatzbereiche der Wandkonsole WSP-G
Die Wandkonsole WSP-G wird für die stabile Wandbefestigung von doppelwandigen Edelstahlschornsteinsystemen eingesetzt. Sie eignet sich besonders für den Bereich unterhalb der Grundplatte und stellt eine tragfähige Alternative zur Wandstütze dar. Dank des großen Verstellbereichs von 500 bis 820 mm ist sie auch bei freistehenden Schornsteinanlagen eine zuverlässige Lösung.
FAQ – Häufige Fragen
Wie wird die Wandkonsole WSP-G montiert?
Die Wandkonsole WSP-G wird paarweise direkt unterhalb der Grundplatte an der Gebäudewand befestigt. Dadurch wird eine gleichmäßige Lastverteilung sichergestellt und der Schornstein sicher getragen.
Für welche Schornsteinsysteme ist die Wandkonsole WSP-G geeignet?
Die Wandkonsole WSP-G ist für doppelwandige Edelstahlschornsteinsysteme vorgesehen und bietet eine sichere Befestigung sowohl an der Wand als auch bei freistehenden Anlagen.
Welchen Wandabstand kann die Wandkonsole WSP-G überbrücken?
Die Wandkonsole WSP-G ist im Bereich von 500 bis 820 mm verstellbar und ermöglicht damit eine flexible Anpassung an unterschiedliche bauliche Gegebenheiten.
Warum ist die Wandkonsole WSP-G für freistehende Schornsteinanlagen geeignet?
Durch die stabile Konstruktion aus Edelstahl mit 3,0 mm Materialstärke und die geprüfte Schweißtechnik erfüllt die Wandkonsole WSP-G die hohen Anforderungen an Tragfähigkeit und Sicherheit, die bei freistehenden Schornsteinanlagen erforderlich sind.
Technische Daten
-
Typ: WSP-G – Edelstahl-Wandkonsole
-
Verstellbereich: 500–820 mm
-
Materialstärke: 3,0 mm
-
Werkstoff: Edelstahl 1.4509 (V2A)
-
Schweißverfahren: Plasma (WIG)
-
Korrosionsbeständig: Ja
-
Wetterbeständig: Frost-Tau-Wechsel geeignet
-
Montageart: Wandmontage unterhalb der Grundplatte
-
Oberfläche: Edelstahl glänzend
-
Zertifikat / Zulassung: Ja, DOP EG-Leistungserklärung (entsprechend EU-Bauproduktenverordnung)

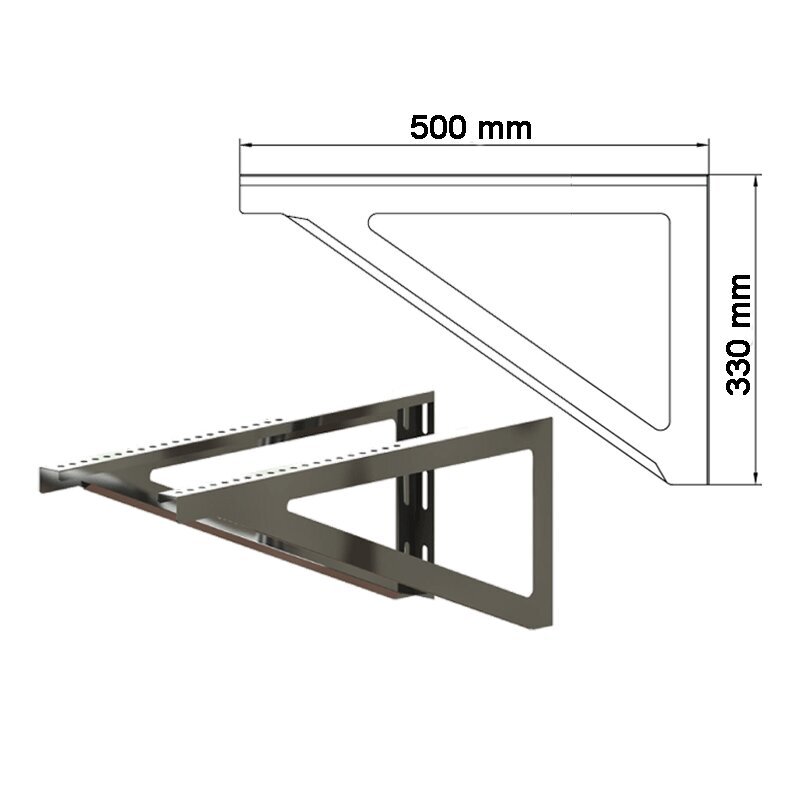

Maße – Wandkonsole WSP-G
Hinweis:
Die angegebenen Maße beziehen sich auf unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Isolierung. Die genauen Schenkelmaße können je nach gewählter Ausführung unter „Abbildung 2“ eingesehen werden.
-
Wandkonsole 500 – erreichbarer Wandabstand in mm (maximal):
- DW 80 mm: 360 mm
- DW 100 mm: 340 mm
- DW 113 mm: 327 mm
- DW 120 mm: 320 mm
- DW 130 mm: 310 mm
- DW 150 mm: 290 mm
- DW 160 mm: 280 mm
- DW 180 mm: 260 mm
- DW 200 mm: 240 mm
- DW 250 mm: 190 mm
- DW 300 mm: 140 mm
-
Wandkonsole 630 – erreichbarer Wandabstand in mm (maximal):
- DW 80 mm: 490 mm
- DW 100 mm: 470 mm
- DW 113 mm: 457 mm
- DW 120 mm: 450 mm
- DW 130 mm: 440 mm
- DW 150 mm: 420 mm
- DW 160 mm: 410 mm
- DW 180 mm: 390 mm
- DW 200 mm: 370 mm
- DW 250 mm: 320 mm
- DW 300 mm: 270 mm
-
Wandkonsole 720 – erreichbarer Wandabstand in mm (maximal):
- DW 80 mm: 580 mm
- DW 100 mm: 560 mm
- DW 113 mm: 547 mm
- DW 120 mm: 540 mm
- DW 130 mm: 530 mm
- DW 150 mm: 510 mm
- DW 160 mm: 500 mm
- DW 180 mm: 480 mm
- DW 200 mm: 460 mm
- DW 250 mm: 410 mm
- DW 300 mm: 360 mm
-
Wandkonsole 820 – erreichbarer Wandabstand in mm (maximal):
- DW 80 mm: 680 mm
- DW 100 mm: 660 mm
- DW 113 mm: 647 mm
- DW 120 mm: 640 mm
- DW 130 mm: 630 mm
- DW 150 mm: 610 mm
- DW 160 mm: 600 mm
- DW 180 mm: 580 mm
- DW 200 mm: 560 mm
- DW 250 mm: 510 mm
- DW 300 mm: 460 mm
