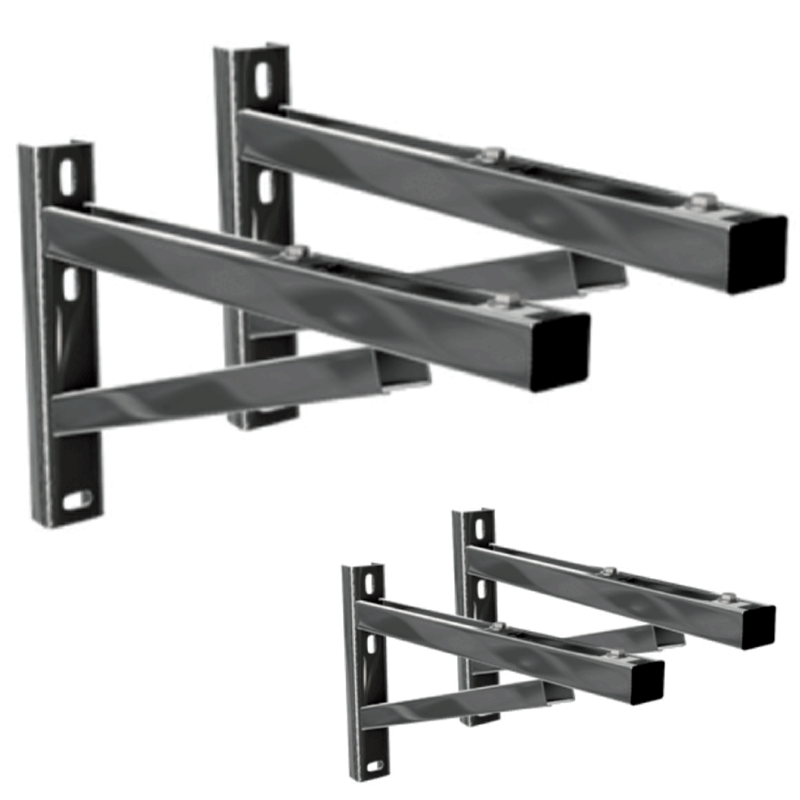

Doppelwandige Edelstahlschornstein Wandstütze WSP Länge 475 mm - 1120 mm

Die Edelstahlschornstein doppelwandig Wandstütze Typ WSP mit Querträgern ist in verschiedenen Längen erhältlich und sorgt für eine stabile Befestigung von Schornsteinsystemen.

Längen: 475–1120 mm – flexibel anpassbar
Typ: WSP – Wandstütze mit Querträgern – für sichere Befestigung
Geeignet für DW-Schornsteinsysteme – passend für doppelwandige Systeme
Werkstoff: Edelstahl 1.4509 (V2A) – langlebig und robust
Materialstärke: 1,5–2,0 mm – sorgt für zuverlässige Stabilität
DIN EN ISO 9001, TÜV-/MPA-geprüft – nach anerkannten Qualitätsstandards gefertigt
Korrosions- & witterungsbeständig – resistent gegen Umwelteinflüsse
Lieferumfang: 1 Paar (2 Stück) – sofort einsatzbereit

Diese Wandstütze mit Querträgern bietet geprüfte Stabilität und sichere Montage von doppelwandigen Edelstahlschornsteinen.

Artikelnummer	ot-uni-69
Kategorie	Wandkonsolen / Wandstützen
Hersteller	schornstein Olymp

82,65 €

inkl. 19% USt. , zzgl.

Länge:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten
Maße

Edelstahl-Wandstütze WSP – mit Querträgern für DW-Schornsteine 475–1120 mm

Die Wandstütze WSP mit Querträgern ist eine tragfähige Befestigungslösung für doppelwandige Edelstahlschornsteinsysteme. Sie wird direkt unterhalb der Grundplatte angebracht und sorgt für eine zuverlässige Lastaufnahme. Dank der Querträgerkonstruktion wird das Gewicht gleichmäßig auf die Gebäudewand verteilt, was eine sichere und dauerhafte Montage auch bei hohen statischen Anforderungen ermöglicht.

Ihre Vorteile

Stabile Befestigung für freistehende und hochgeführte Schornsteinsysteme
Querträger sorgt für gleichmäßige Lastverteilung
Gefertigt aus wetterfestem Edelstahl 1.4509
Hohe Korrosionsbeständigkeit und lange Lebensdauer
Geeignet für große Aufbauhöhen und erhöhte statische Belastungen
Erhältlich in sieben Längen von 475 mm bis 1120 mm
Fertigung nach DIN EN ISO 9001, geprüft durch TÜV und MPA NRW

Technische Highlights

Längenvarianten: 475 mm, 560 mm, 630 mm, 720 mm, 820 mm, 935 mm, 1120 mm
Material: Edelstahl 1.4509 (korrosions- und witterungsbeständig)
Konstruktion mit Querträger für gleichmäßige Lastaufnahme
Montage direkt unterhalb der Grundplatte
Hohe Belastbarkeit auch bei freistehenden Anlagen
Produktion nach DIN EN ISO 9001
TÜV- und MPA-geprüfte Qualität
Lieferumfang: 1 Paar (2 Stück) Wandstützen WSP mit Querträger, Länge nach gewählter Ausführung

Einsatzbereiche der Wandstütze WSP

Die Wandstütze WSP aus Edelstahl wird zur sicheren Befestigung von doppelwandigen Edelstahlschornsteinsystemen verwendet. Sie eignet sich besonders für freistehende Anlagen, Installationen mit großen Aufbauhöhen und Situationen, in denen eine gleichmäßige Lastverteilung erforderlich ist. Dank der großen Auswahl an Längen von 475 mm bis 1120 mm lässt sich die WSP-Wandstütze flexibel an verschiedene bauliche Gegebenheiten anpassen. Der tatsächlich mögliche Wandabstand hängt vom Schornsteindurchmesser und der gewählten Stützenlänge ab.

FAQ – Häufige Fragen

Wann wird die Wandstütze WSP mit Querträgern eingesetzt?

Die Wandstütze WSP mit Querträgern wird bei doppelwandigen Schornsteinsystemen verwendet, wenn freistehende Aufbauten, große Bauhöhen oder hohe statische Belastungen auftreten und eine gleichmäßige Lastverteilung erforderlich ist.

Welche Längenvarianten gibt es bei der Wandstütze WSP?

Die WSP-Wandstütze ist in sieben Längen verfügbar: 475 mm, 560 mm, 630 mm, 720 mm, 820 mm, 935 mm und 1120 mm. Dadurch lässt sie sich optimal an die jeweilige Bausituation anpassen.

Aus welchem Material besteht die Wandstütze WSP?

Die Wandstütze WSP wird aus wetterfestem, korrosionsbeständigem Edelstahl 1.4509 gefertigt und ist dadurch ideal für den langfristigen Einsatz im Außenbereich geeignet.

Wie viele Wandstützen sind im Lieferumfang der WSP enthalten?

Im Lieferumfang enthalten ist ein Paar (2 Stück) Edelstahl-Wandstützen mit Querträger in der jeweils gewählten Länge.

Herstellerinformationen:

schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de

Maße – Wandstütze WSP

Hinweis:Die angegebenen Wandabstände gelten für unsere doppelwandigen Edelstahlschornsteinsysteme mit 30 mm Dämmung.

Erreichbarer Wandabstand in mm (maximal):

Ø 80 mm:
- 475 mm: 335 mm
- 570 mm: 405 mm
- 630 mm: 465 mm
- 720 mm: 555 mm
- 820 mm: 655 mm
- 920 mm: 755 mm
- 1120 mm: 955 mm
Ø 100 mm:
- 475 mm: 315 mm
- 570 mm: 385 mm
- 630 mm: 445 mm
- 720 mm: 535 mm
- 820 mm: 635 mm
- 920 mm: 735 mm
- 1120 mm: 935 mm
Ø 113 mm:
- 475 mm: 302 mm
- 570 mm: 370 mm
- 630 mm: 430 mm
- 720 mm: 520 mm
- 820 mm: 620 mm
- 920 mm: 720 mm
- 1120 mm: 920 mm
Ø 120 mm:
- 475 mm: 295 mm
- 570 mm: 365 mm
- 630 mm: 425 mm
- 720 mm: 515 mm
- 820 mm: 615 mm
- 920 mm: 715 mm
- 1120 mm: 915 mm
Ø 130 mm:
- 475 mm: 285 mm
- 570 mm: 355 mm
- 630 mm: 415 mm
- 720 mm: 505 mm
- 820 mm: 605 mm
- 920 mm: 705 mm
- 1120 mm: 905 mm
Ø 150 mm:
- 475 mm: 265 mm
- 570 mm: 335 mm
- 630 mm: 395 mm
- 720 mm: 485 mm
- 820 mm: 585 mm
- 920 mm: 685 mm
- 1120 mm: 885 mm
Ø 160 mm:
- 475 mm: 255 mm
- 570 mm: 325 mm
- 630 mm: 385 mm
- 720 mm: 475 mm
- 820 mm: 575 mm
- 920 mm: 675 mm
- 1120 mm: 875 mm
Ø 180 mm:
- 475 mm: 235 mm
- 570 mm: 305 mm
- 630 mm: 365 mm
- 720 mm: 455 mm
- 820 mm: 555 mm
- 920 mm: 655 mm
- 1120 mm: 855 mm
Ø 200 mm:
- 475 mm: 215 mm
- 570 mm: 285 mm
- 630 mm: 345 mm
- 720 mm: 435 mm
- 820 mm: 535 mm
- 920 mm: 635 mm
- 1120 mm: 835 mm
Ø 250 mm:
- 475 mm: 225 mm
- 570 mm: 235 mm
- 630 mm: 295 mm
- 720 mm: 385 mm
- 820 mm: 485 mm
- 920 mm: 585 mm
- 1120 mm: 810 mm
Ø 300 mm:
- 475 mm: 115 mm
- 570 mm: 185 mm
- 630 mm: 245 mm
- 720 mm: 335 mm
- 820 mm: 435 mm
- 920 mm: 535 mm
- 1120 mm: 735 mm
