Edelstahlschornstein Bogen 90° mit Revision Einwandig DN 80 - 300 mm

Edelstahlschornstein Bogen 90° mit Revision Einwandig DN 80 - 300 mm

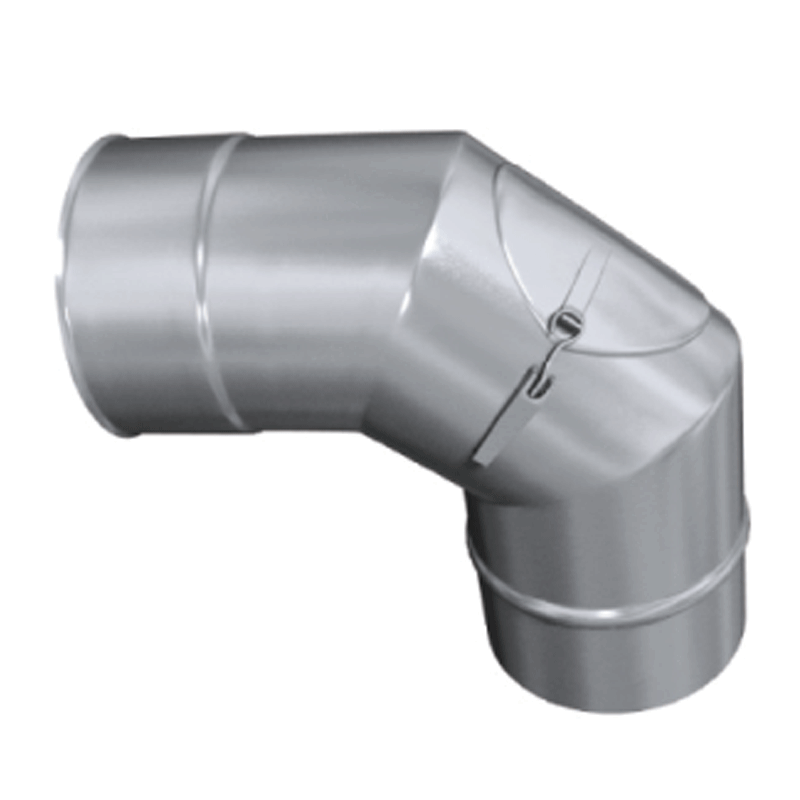

Der Edelstahlschornstein einwandig Bogen 90° mit Revisionstür ermöglicht sichere Richtungsänderungen im Schornsteinsystem und bietet zusätzlichen Zugang für Reinigung und Wartung.

Winkel 90° – für präzise Richtungsänderungen
Durchmesser Ø 80–300 mm – flexibel wählbar

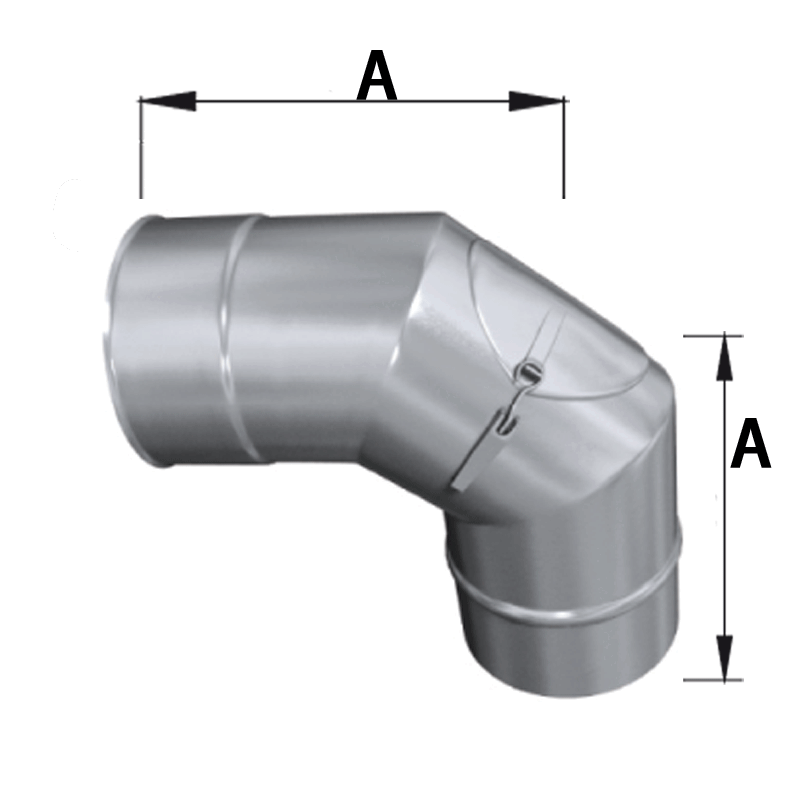

Maß A: abhängig vom Durchmesser
Mit Revisionstür – erleichtert Reinigung und Wartung
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm – Standard oder Premium-Ausführung
Werkstoffe: Edelstahl 1.4509 (Standard) oder Edelstahl 1.4404 (Premium)
Schweißmethode: punktgeschweißt (0,5 mm) oder Plasma-WIG (ab 0,6 mm)
Einstecktiefe 60 mm – sichere und dichte Verbindung
Brennstoffe: Gas, Heizöl, Holz, Pellets, Kohle und Briketts – vielseitig nutzbar
Zertifiziert nach EU-Bauproduktenverordnung – geprüfte Qualität

Dieser Edelstahlschornstein einwandig Bogen 90° mit Revisionstür überzeugt durch sichere Funktion, einfache Reinigung und zuverlässige Qualität.

Artikelnummer	ot-b90r
Kategorie	Bögen
Hersteller	schornstein Olymp

32,50 €

inkl. 19% USt. , zzgl.

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten

Edelstahlschornstein Bogen 90° mit Revision Einwandig – Durchmesser Ø 80–300 mm

Der Edelstahlschornstein Bogen 90° mit Revision ist ein funktionales Bauteil für einwandige Abgasanlagen. Er ermöglicht eine exakte Umlenkung der Abgasführung um 90° und ist zusätzlich mit einer Revisionsöffnung ausgestattet. Diese erleichtert die Reinigung und Kontrolle durch den Schornsteinfeger, sodass Rußablagerungen oder Verschmutzungen problemlos entfernt werden können.

Ihre Vorteile

Richtungsänderung der Abgasführung um 90°
Praktische Revisionstür zur einfachen Reinigung und Wartung
Erhältlich in den Durchmessern Ø 80–300 mm
Wandstärken: 0,5 / 0,6 / 0,8 / 1,0 mm
Sichere Verbindung durch Muffe-Sicke-System mit 60 mm Einstecktiefe
Gefertigt aus witterungs- und korrosionsbeständigem Edelstahl
Standardausführung punktgeschweißt, Premiumvarianten Plasma-/WIG-verschweißt

Technische Highlights

Durchmesser: Ø 80–300 mm
Wandstärken: 0,5 / 0,6 / 0,8 / 1,0 mm
Material: Edelstahl
Winkel: 90°
Revisionstür integriert
Einstecktiefe: 60 mm
Ausführung: Standard punktgeschweißt oder Premium Plasma-/WIG-verschweißt
Geprüft nach EU-Bauproduktenverordnung

Einsatzbereiche des Edelstahlschornstein Bogen 90° mit Revision Einwandig

Der Edelstahlschornstein Bogen 90° mit Revision Einwandig wird eingesetzt, wenn eine Richtungsänderung um 90° erforderlich ist und gleichzeitig eine einfache Reinigungsmöglichkeit gewährleistet werden soll. Er eignet sich sowohl für Neubauten als auch für Sanierungen und ist universell für Öl-, Gas- und Festbrennstoffanlagen einsetzbar.

FAQ – Häufige Fragen

Wie wird der Edelstahlschornstein Bogen 90° mit Revision Einwandig montiert?

Die Montage erfolgt über die Muffe-Sicke-Verbindung mit 60 mm Einstecktiefe. Dadurch entsteht eine sichere, dichte und stabile Verbindung mit den passenden Edelstahlrohren.

Welche Vorteile bietet die Revisionstür?

Die Revisionstür ermöglicht eine einfache Reinigung und Kontrolle des Abgassystems. So können Rußablagerungen oder Verschmutzungen problemlos entfernt werden, ohne den Schornstein teilweise demontieren zu müssen.

Mit welchen Systemkomponenten ist der Bogen kombinierbar?

Der Bogen ist mit allen einwandigen Edelstahlkomponenten desselben Durchmessers kompatibel. Wichtig ist die Nutzung von Bauteilen mit Muffe-Sicke-Anschluss, um die Dichtheit und Stabilität sicherzustellen.

Herstellerinformationen:

schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de

Technische Daten – Bogen 90° mit Revision, einwandig DN 80–300 mm

Winkel: 90°
Durchmesser: DN 80–300 mm
Maß A: abhängig vom Durchmesser
Einstecktiefe Muffe: 60 mm
Mit Revisionstür: Reinigungsöffnung integriert
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm
Werkstoffqualität: Edelstahl 1.4509 (Standard) / Edelstahl 1.4404 (Premium)
Schweißmethode: 0,5 mm punktgeschweißt / ab 0,6 mm Plasma-/WIG-verschweißt
Korrosionsklasse: V2 (Standard) / V3 (Premium)
Betriebsweise: Unterdruck
Temperaturklasse: T600
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts
Zertifizierung: DOP EG-Leistungserklärung (EU-Bauproduktenverordnung)
