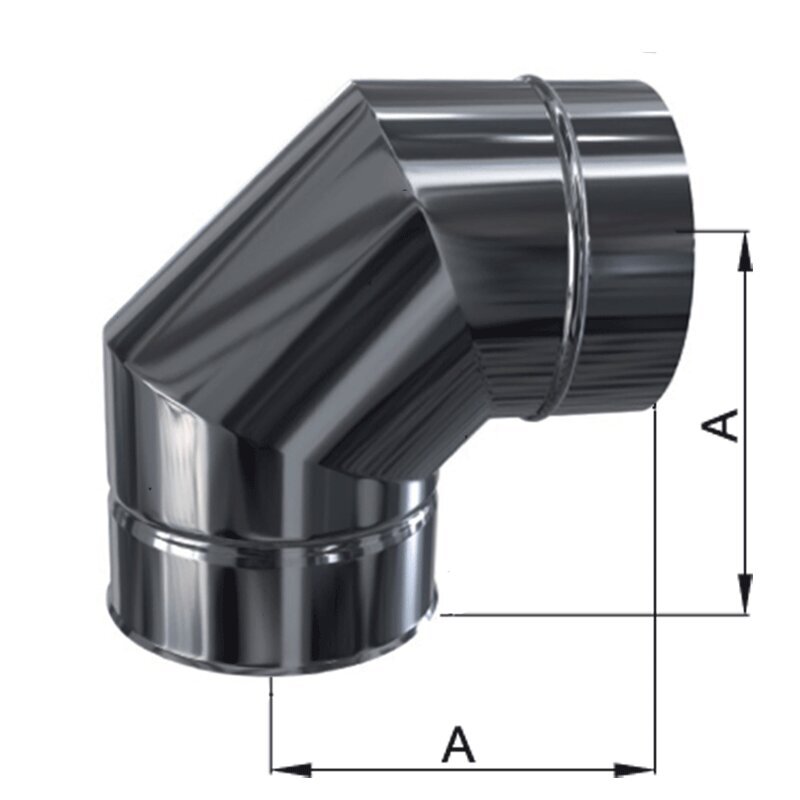

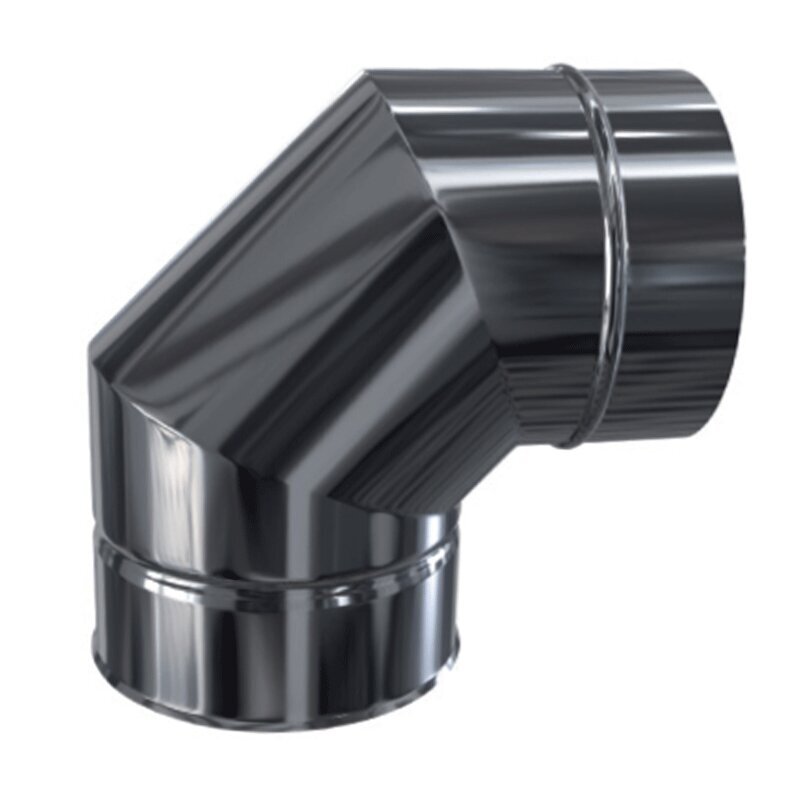

Doppelwandige Edelstahlschornstein Bogen / Winkel 90° DW Ø 80 - 300 mm

Doppelwandige Edelstahlschornstein Bogen / Winkel 90° DW Ø 80 - 300 mm

Sale 100%

Ausführung: 90° Bogen – doppelwandig mit 30 mm Dämmung
Durchmesser: Ø 80 – 300 mm (innen)
Material: Edelstahl V2A/V4A, 0,5 / 0,6 / 0,8 / 1,0 mm
Verbindung: Muffe mit 70 mm Einstecktiefe
Hinweis: Klemmband separat erhältlich
Einsatz: Richtungsänderung um 90° im Schornsteinverlauf

Artikelnummer	ot-19
Kategorie	Bögen
Hersteller	schornstein Olymp

Preis auf Anfrage

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten

Doppelwandiger Edelstahlschornstein Bogen 90° – zur sicheren Richtungsänderung

Der 90° Bogen für doppelwandige Edelstahlschornsteine ermöglicht eine exakte Richtungsänderung bei senkrechten und waagerechten Verläufen. Er wird häufig bei der Anbindung des Feuerungsanschlusses oder bei baulichen Hindernissen eingesetzt. Dank hochwertiger Verarbeitung und langlebiger Materialien eignet sich dieses Bauteil sowohl für Neubauten als auch zur Nachrüstung bestehender Systeme.

Flexible Anwendung im Schornsteinverlauf

Dieser präzise geformte Winkelbogen mit 90° kann als Teil eines individuellen Schornsteinverlaufs genutzt werden – beispielsweise in Kombination mit T-Stücken oder zur Umgehung von Dachbalken. Die doppelwandige Konstruktion mit 30 mm starker Mineralwolle-Dämmung gewährleistet einen sicheren Betrieb auch bei hohen Temperaturen.

Hinweis zur Verbindung

Das erforderliche Klemmband zur Verbindung mit weiteren Bauteilen ist nicht im Lieferumfang enthalten und kann separat bestellt werden.

Technische Daten

Ausführung: Standard 0,5 mm / Premium 0,6 mm / Premium 0,8 mm / Premium 1,0 mm
Winkel: 90°
Durchmesser innen / außen: Ø 80 – 300 mm (Innenrohr Ø + 60 mm)
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 / 0,6 / 0,8 / 1,0 mm
Werkstoff Innenrohr:
- Standard: 1.4521 (V2A)
- Premium-Varianten: 1.4404 (V4A)
Werkstoff Außenrohr:
- Standard: 1.4509 (V2A)
- Premium-Varianten: 1.4301 (V2A)
Schweißmethode: Plasma/WIG verschweißt
Korrosionsklasse: V2 / V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle, 30 mm
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, Holz
- Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Abstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: CE-konform, DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
