Doppelwandige Edelstahlschornstein Bogen / Winkel 45° DW Ø 80 - 300 mm

Doppelwandige Edelstahlschornstein Bogen / Winkel 45° DW Ø 80 - 300 mm

Sale 4%

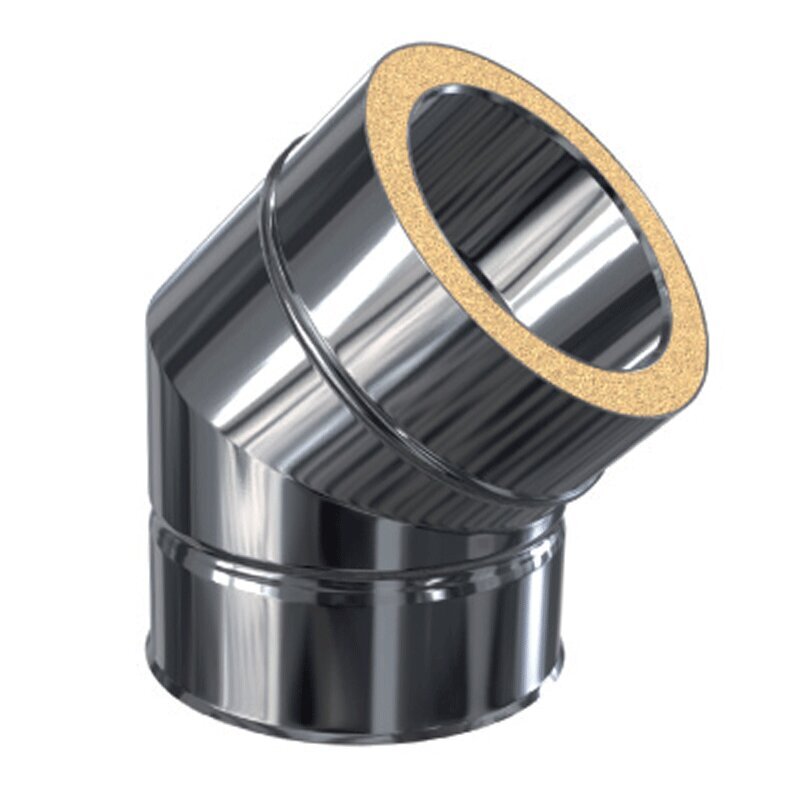

Der Edelstahlschornstein Bogen doppelwandig 45° ist in Ø 80 mm bis Ø 300 mm erhältlich und ermöglicht sichere Richtungsänderungen im Schornsteinsystem.

Winkel 45° – für deutliche Anpassungen im Rauchgasverlauf
Durchmesser Ø 80–300 mm – flexibel für unterschiedliche Schornsteinsysteme
Dämmstärke 30 mm Mineralwolle – zuverlässige Isolierung

Ideal für sichere Anpassungen von Edelstahlschornsteinsystemen in unterschiedlichen Größen.

Artikelnummer	ot-18
Kategorie	Bögen
Hersteller	schornstein Olymp

39,60 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 36,88 €

(Sie sparen 4.69%, also 1,73 €)

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten
Versatzmaße

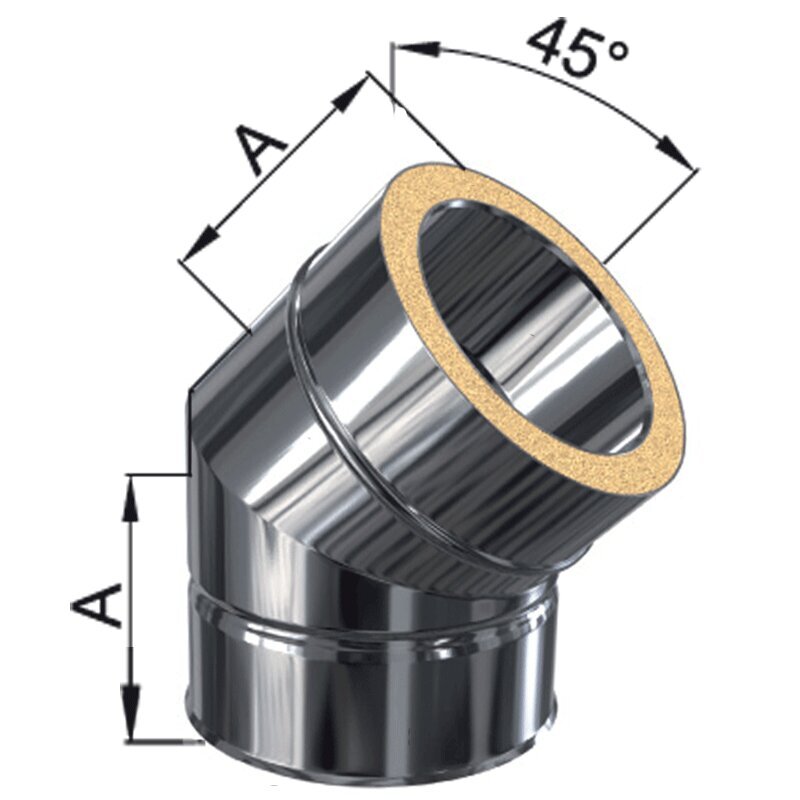

Edelstahlschornstein Bogen 45° doppelwandig DW Ø 80 mm - 300 mm

Der Edelstahlschornstein Bogen 45° doppelwandig DW Ø 80 mm - 300 mm ermöglicht eine sichere und präzise Richtungsänderung innerhalb einer Schornsteinanlage. Er besteht aus einem Edelstahl-Innen- und Außenrohr mit einer dazwischenliegenden 30 mm starken Wärmedämmung, die für eine zuverlässige Abgasführung sorgt. Der Bogen ist in unterschiedlichen Durchmessern sowie verschiedenen Materialstärken und Ausführungen erhältlich.

Ihre Vorteile

Richtungsänderung des Schornsteins um 45°
Doppelwandige Bauweise mit 30 mm Wärmedämmung
Verfügbar in Durchmessern von Ø 80 mm bis Ø 300 mm
Optional in Edelstahl matt, gebürstet, V4A oder RAL-pulverbeschichtet erhältlich
Sichere Verbindung durch 70 mm Einstecktiefe

Technische Highlights

Winkel: 45°
Durchmesser: Ø 80 mm – Ø 300 mm (Innenrohr)
Dämmstärke: 30 mm
Einstecktiefe pro Verbindung: 70 mm
Oberflächenvarianten auf Anfrage: Edelstahl matt, Edelstahl matt gebürstet, Edelstahl in V4A, RAL-pulverbeschichtet
Klemmband nicht im Lieferumfang enthalten (separat erhältlich)

Einsatzbereiche des Edelstahlschornstein Bogen 45° doppelwandig DW Ø 80 mm - 300 mm

Der Edelstahlschornstein Bogen 45° doppelwandig DW Ø 80 mm - 300 mm wird eingesetzt, um Versätze oder Richtungsänderungen in Schornsteinsystemen zu realisieren. Er eignet sich für den Anschluss von Kaminöfen, Heizkesseln und weiteren Feuerstätten an ein doppelwandiges Edelstahlschornsteinsystem. Dank der verschiedenen Ausführungen lässt sich der Bogen flexibel an individuelle bauliche Anforderungen anpassen.

FAQ – Häufige Fragen

Wie wird der Edelstahlschornstein Bogen 45° montiert?

Die Montage erfolgt über eine Steckverbindung mit 70 mm Einstecktiefe. Für die sichere Fixierung ist ein Klemmband erforderlich, das separat erhältlich ist.

Kann der Bogen mit anderen Schornsteinelementen kombiniert werden?

Ja, der Bogen ist mit doppelwandigen Edelstahlschornsteinsystemen kompatibel und kann problemlos mit weiteren passenden Elementen verbunden werden.

In welchen Ausführungen ist der Bogen erhältlich?

Der Bogen ist optional mit Außenmantel in Edelstahl matt, Edelstahl matt gebürstet, Edelstahl in V4A sowie in RAL-pulverbeschichteter Ausführung erhältlich.

Herstellerinformationen:

schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de

Technische Daten

Ausführung: Standard 0,5 mm / Premium 0,6 mm / Premium 0,8 mm / Premium 1,0 mm
Neigungswinkel: 45°
Durchmesser innen / außen: Ø 80–300 mm (Innenrohr Ø + 60 mm)
Dämmung: 30 mm Mineralwolle
Materialstärke Innenrohr: 0,5 / 0,6 / 0,8 / 1,0 mm
Material Innenrohr:
- Standard: 1.4521 (V2A)
- Premium: 1.4404 (V4A)
Material Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
Schweißmethode: WIG-geschweißt
Korrosionsklasse: V2 / V3
Betriebsweise: Unterdruck
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, Holz
- Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifikat / Zulassung: CE-konform, DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Versatzmaße mit DW Bogen 45°

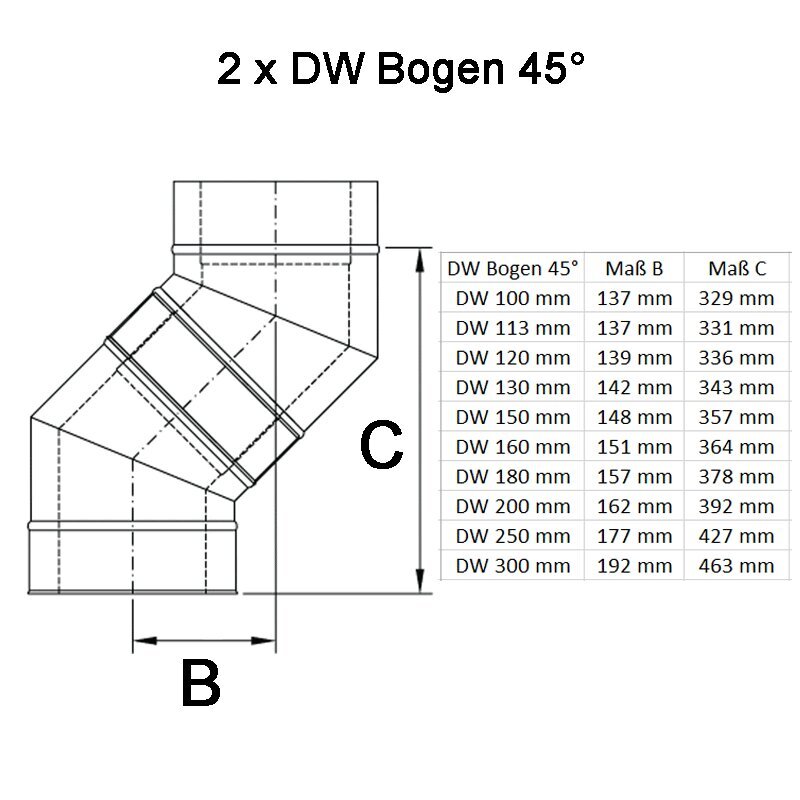

Versatz mit 2 × DW Bögen 45°

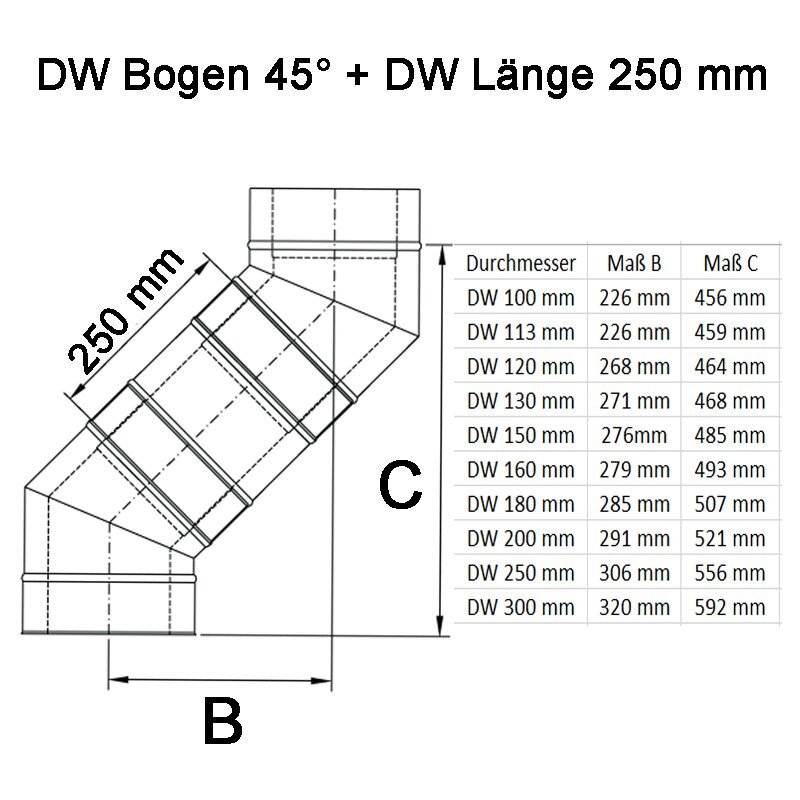

Versatz mit 2 × DW Bögen 45° + 1 × DW Längenelement 250 mm

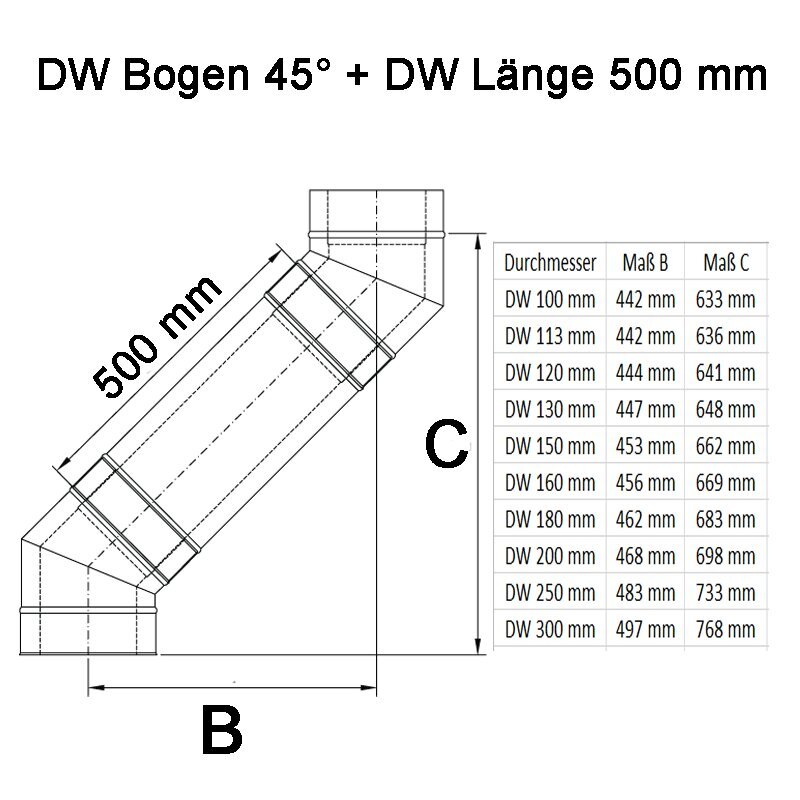

Versatz mit 2 × DW Bögen 45° + 1 × DW Längenelement 500 mm

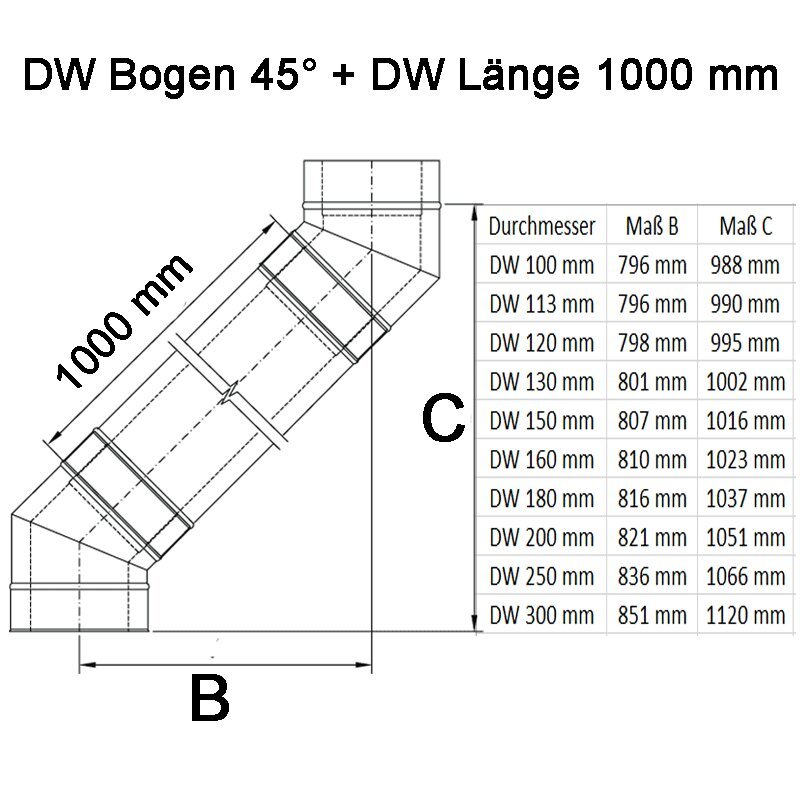

Versatz mit 2 × DW Bögen 45° + 1 × DW Längenelement 1000 mm

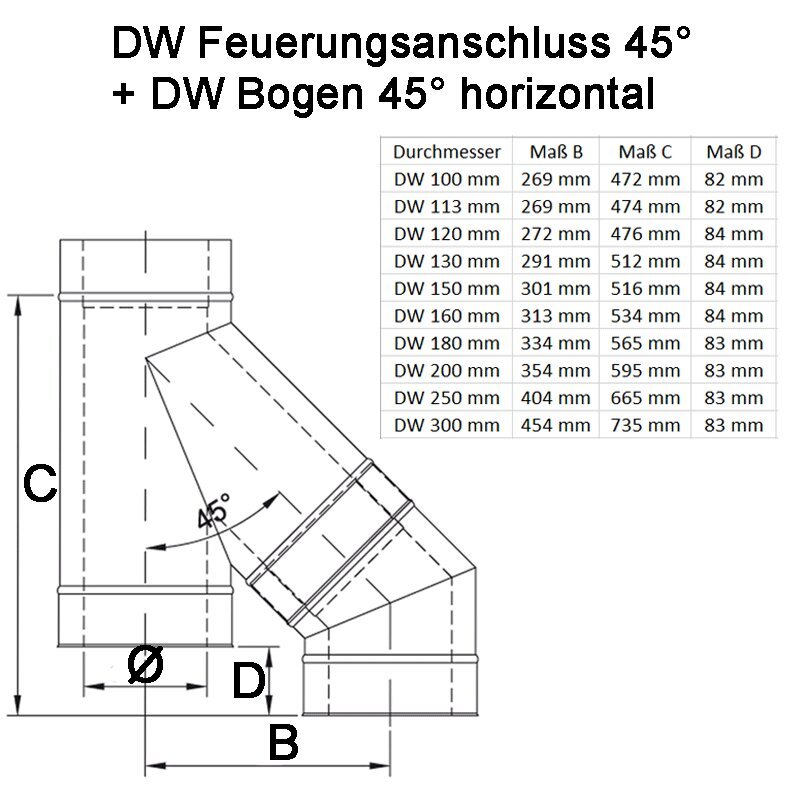

Versatz mit 1 × DW Bogen 45° + 1 × Feuerungsanschluss 45° horizontal

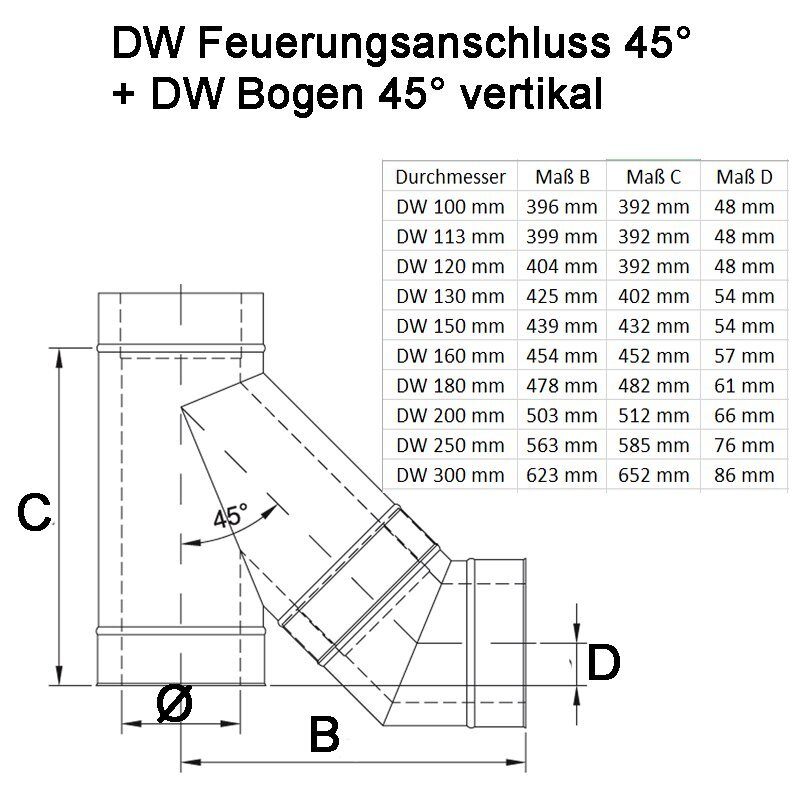

Versatz mit 2 × DW Bögen 45° + 1 × Feuerungsanschluss 45° vertikal
