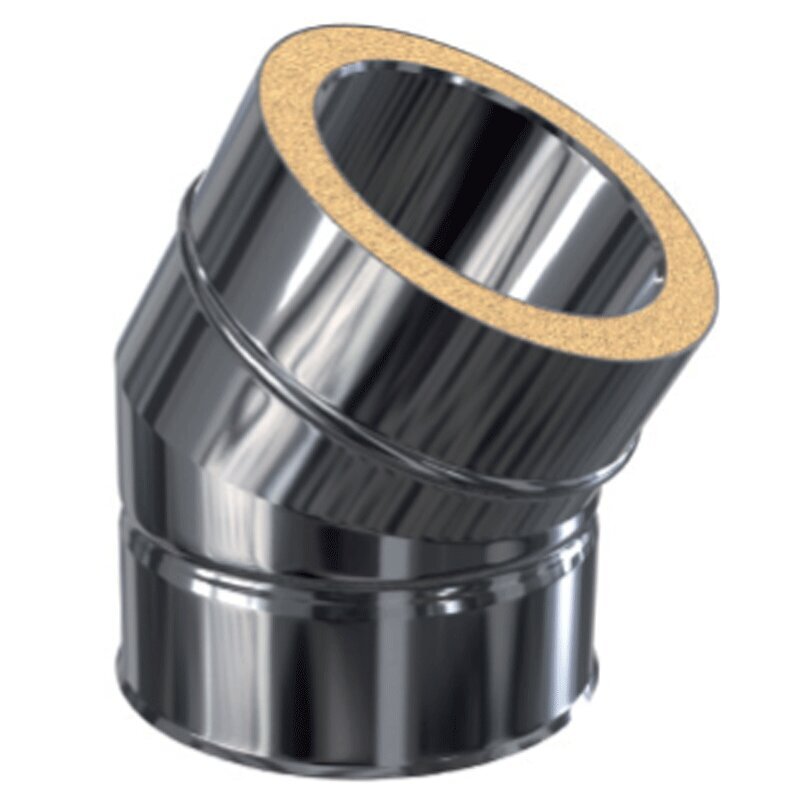

Doppelwandiger Edelstahl Bogen 30° – DW Ø 80–300 mm
Der doppelwandige Bogen mit 30° Neigung ermöglicht einen exakten Richtungswechsel im Verlauf Ihres Edelstahlschornsteinsystems – zum Beispiel zur gezielten Wanddurchführung oder zur Umgehung baulicher Hindernisse. Der versatzbildende Bogen ist aus hochwertigem Edelstahl gefertigt, doppelwandig gedämmt und für alle Brennstoffe geeignet. Eine langlebige Lösung für individuelle Montagesituationen im Innen- und Außenbereich.
Produkteigenschaften im Überblick:
- 30° Neigungswinkel – ideal für Versatzführungen
- Doppelwandiger Aufbau mit 30 mm Dämmung
- Innenrohr aus Edelstahl V2A / V4A – je nach Ausführung
- Passend für DW-Systeme mit Ø 80–300 mm
- WIG-geschweißt für höchste Dichtheit und Stabilität
- Korrosionsbeständig, rußbrandgeprüft und feuchteunempfindlich
Hinweis zur Befestigung:
Das Klemmband zur Verbindung mit anderen Elementen ist nicht im Lieferumfang enthalten und separat im Zubehör erhältlich.
Diese Designoptionen ermöglichen eine optisch perfekte Anpassung an Fassade oder Wohnbereich – abgestimmt auf Ihre individuellen Vorstellungen.
Technische Daten
-
Ausführungen: Standard 0,5 mm / Premium 0,6 mm / Premium 0,8 mm / Premium 1,0 mm
-

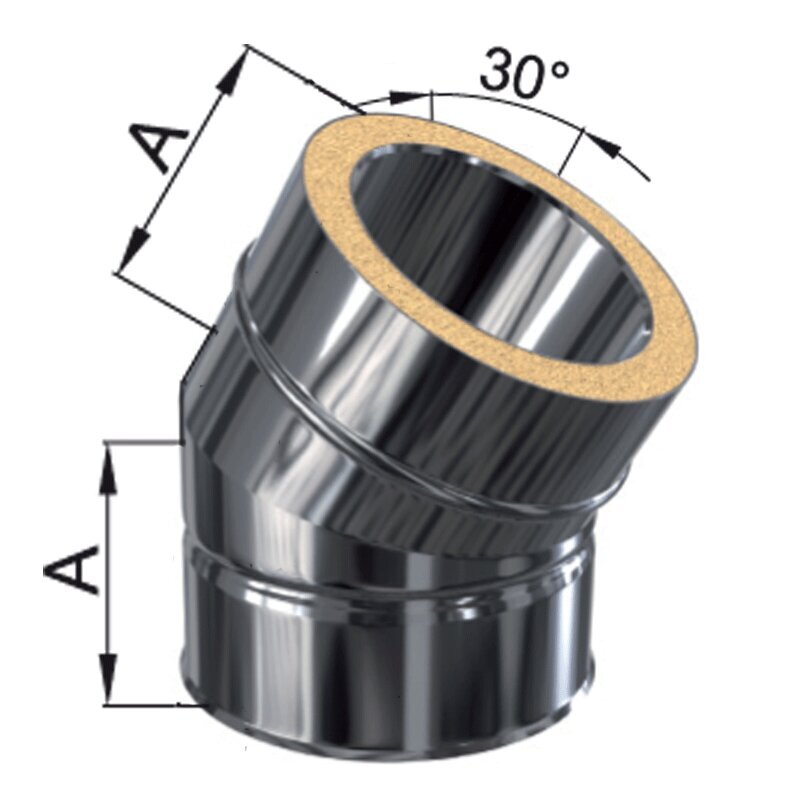

Winkel: 30°
-
Durchmesser innen / außen: Ø 80–300 mm (Innenrohr Ø + 60 mm)
-
Einstecktiefe Muffe: 70 mm
-
Schornstein-Optik: Edelstahl glänzend
-
Materialstärke Innenrohr: 0,5 / 0,6 / 0,8 / 1,0 mm
-
Werkstoff Innenrohr:
- Standard: 1.4521 (V2A)
- Premium: 1.4404 (V4A)
-
Werkstoff Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
-
Schweißmethode: je nach Ausführung Plasma/WIG verschweißt
-
Korrosionsklasse: V2 / V3
-
Betriebsweise: Unterdruck
-
Dämmung: Mineralwolle, 30 mm
-
Temperaturklasse: bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, naturbelassenes Holz
- Premium: zusätzlich Pellets, Kohle, Briketts
-
Abstand zu brennbaren Materialien: 50 mm
-
Zertifikat / Zulassung: CE-konform, DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
Hinweis zu Versatzmaßen Oben in den Abbildungen Bild 3 bis 6 finden Sie die Versatzmaße in Millimetern für folgende Kombinationen mit dem doppelwandigen 30° Bogen:

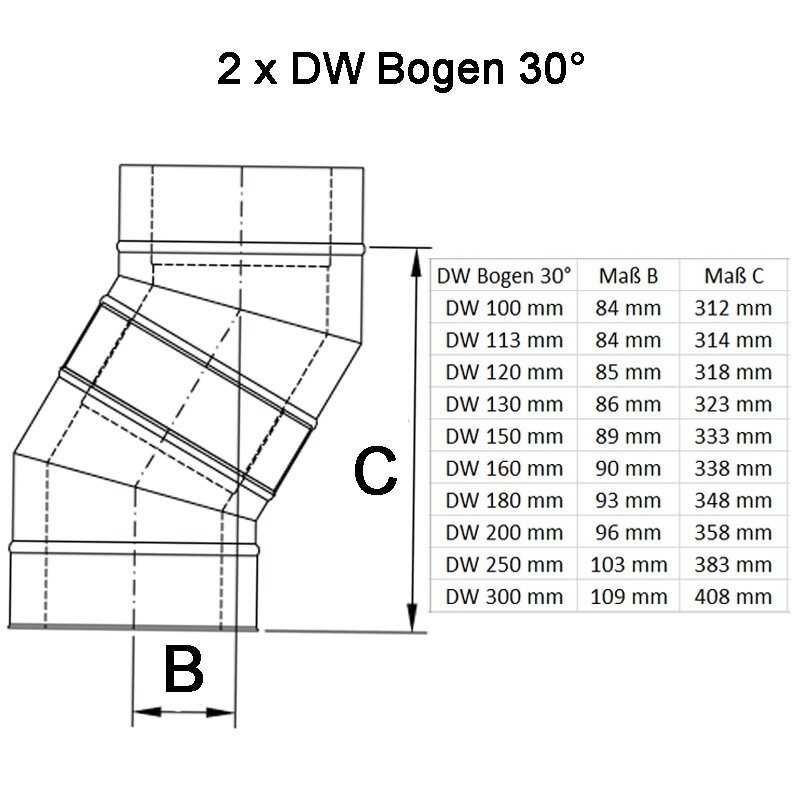

Versatz mit 2 × DW Bögen 30°

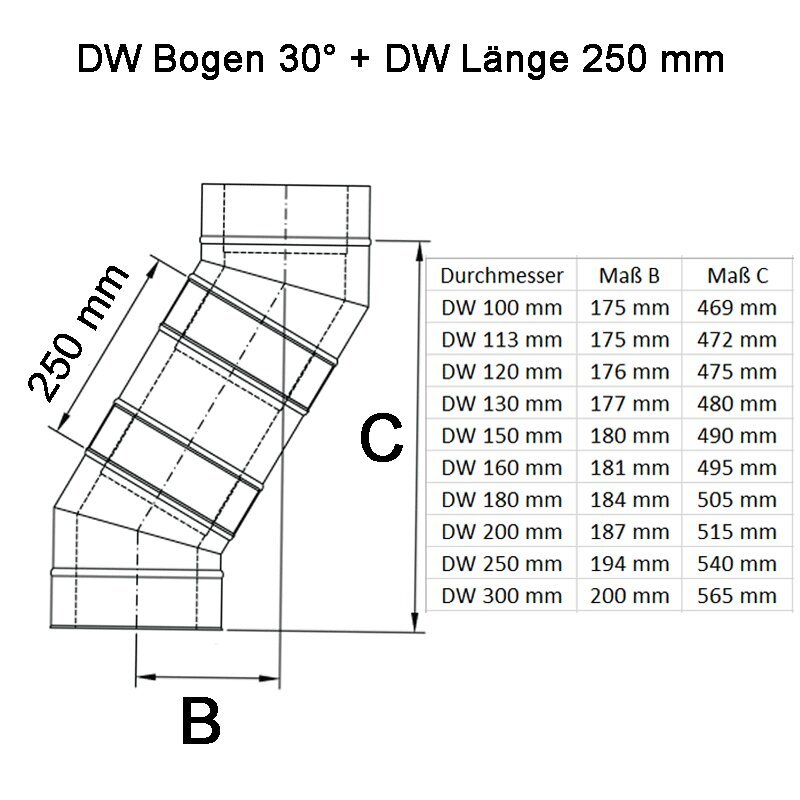

Versatz mit 2 × DW Bögen 30° und 1 × DW Längenelement 250 mm

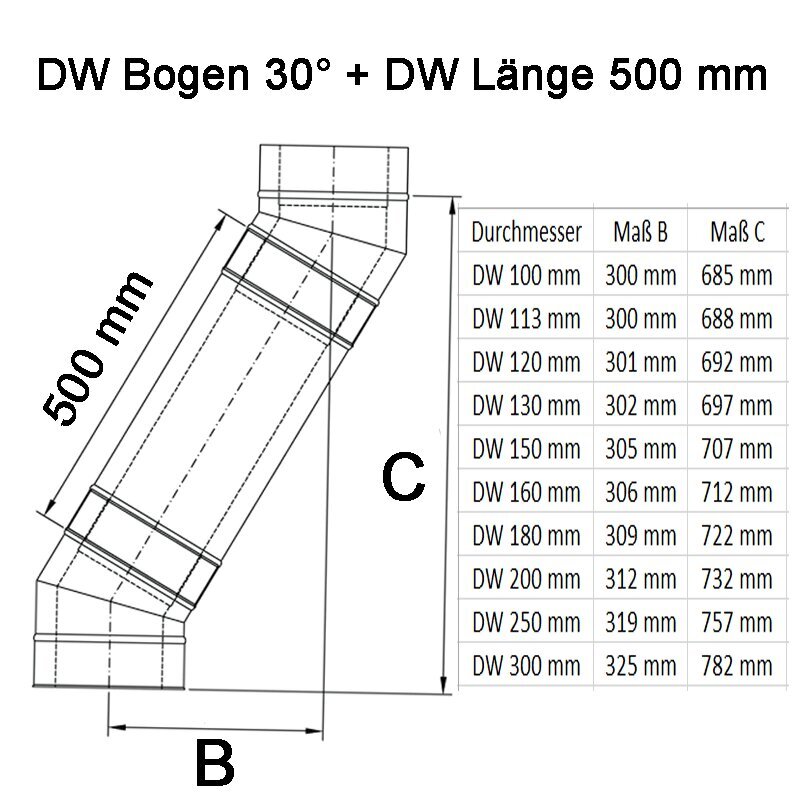

Versatz mit 2 × DW Bögen 30° und 1 × DW Längenelement 500 mm

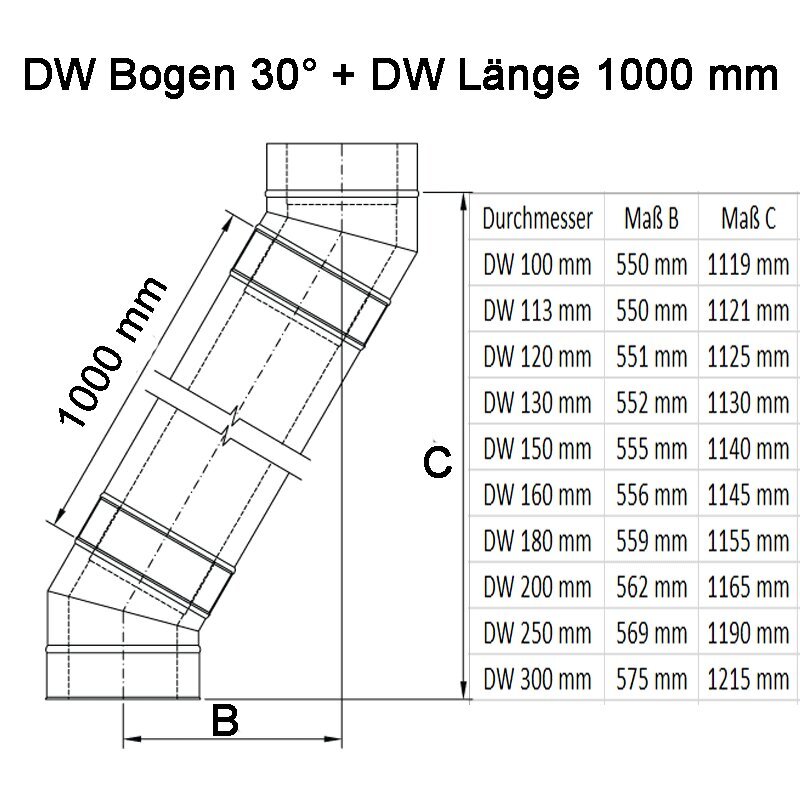

Versatz mit 2 × DW Bögen 30° und 1 × DW Längenelement 1000 mm
