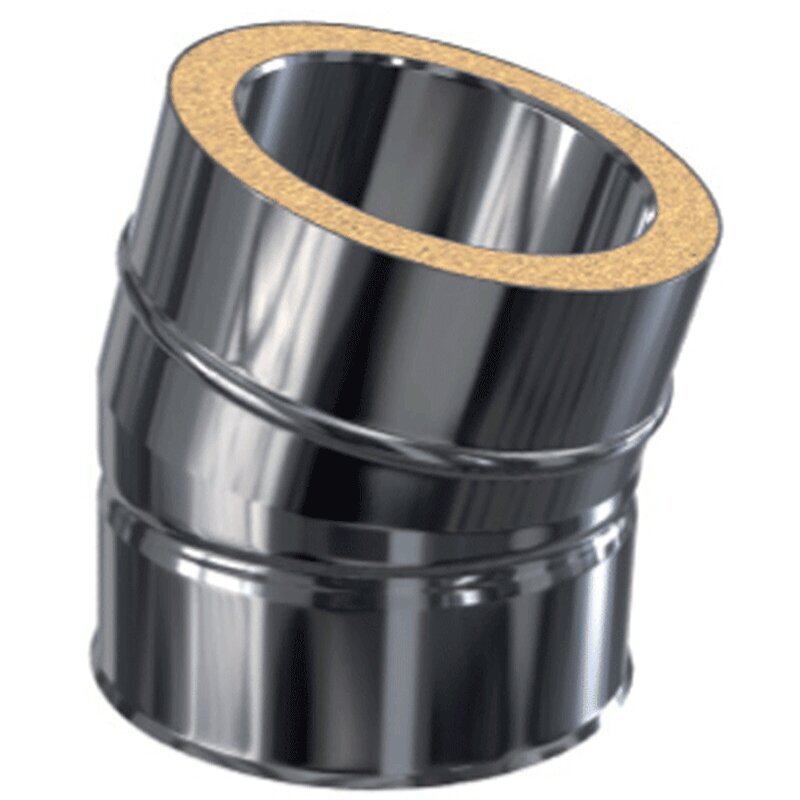

Edelstahlschornstein Bogen 15° doppelwandig DW Ø 80–300 mm
Der doppelwandige Edelstahlschornstein-Bogen mit einem Winkel von 15° dient zum Ausgleich von Versätzen im Schornsteinverlauf. Dank seiner Edelstahlkonstruktion mit 30 mm Mineralwolle-Dämmung sorgt er für eine sichere und wärmegedämmte Abgasführung. Das Bauteil eignet sich sowohl für Neubauten als auch für Modernisierungen und gewährleistet eine passgenaue Verbindung im Schornsteinsystem.
Ihre Vorteile
- Stabile und passgenaue Verbindung durch präzise Verarbeitung
- 30 mm Dämmung für sicheren Betrieb und Wärmeisolierung
- Flexibler Einsatz bei Neubau und Sanierung
- Erhältlich in verschiedenen Edelstahlqualitäten und Oberflächen
- Einfache Integration in bestehende Schornsteinsysteme
Technische Highlights
- Winkel: 15°
- Doppelwandiger Aufbau mit Edelstahl-Innen- und Außenrohr
- Dämmstärke: 30 mm Mineralwolle
- Erhältliche Durchmesser: Ø 80 mm bis Ø 300 mm
- Einstecktiefe pro Verbindung: 70 mm
- Oberflächenvarianten: Edelstahl matt, Edelstahl matt gebürstet, Edelstahl V4A, RAL-Pulverbeschichtung
- Klemmband erforderlich (separat erhältlich)
Einsatzbereiche des Edelstahlschornstein Bogen 15° doppelwandig DW Ø 80–300 mm
Der Edelstahlschornstein-Bogen wird eingesetzt, um Abgasleitungen mit einem Winkel von 15° zu führen. Er ermöglicht horizontale und vertikale Richtungsänderungen im Schornsteinsystem und eignet sich für den Einsatz bei Öl-, Gas- und Festbrennstofffeuerstätten. Besonders bei Sanierungen oder baulichen Anpassungen sorgt er für flexible Lösungen in der Abgasführung.
FAQ – Häufige Fragen
Wie wird der Edelstahlschornstein Bogen 15° doppelwandig montiert?
Der Bogen wird einfach in das passende Schornsteinelement eingeschoben. Dabei ist die Einstecktiefe von 70 mm pro Verbindung zu beachten. Zur sicheren Fixierung ist ein Klemmband erforderlich, das separat erhältlich ist.
Kann der Bogen auch in bestehenden Schornsteinsystemen nachgerüstet werden?
Ja, der Bogen eignet sich sowohl für Neubauten als auch für Modernisierungen und kann problemlos in bestehende Systeme integriert werden, sofern der Durchmesser kompatibel ist.
Welche Oberflächenvarianten stehen zur Auswahl?
Der Bogen ist in Edelstahl matt, Edelstahl matt gebürstet, Edelstahl V4A sowie mit RAL-Pulverbeschichtung erhältlich. Damit lässt er sich optisch an die baulichen Gegebenheiten anpassen.
Herstellerinformationen:
schornstein Olymp
Bergstr 60-62
Nordrhein-Westfalen
Marl, Deutschland, 45770
info@schornstein-olymp.de
-
Ausführung: Standard 0,5 mm / Premium 0,6 mm / Premium 0,8 mm / Premium 1,0 mm
-
Winkel: 15°
-

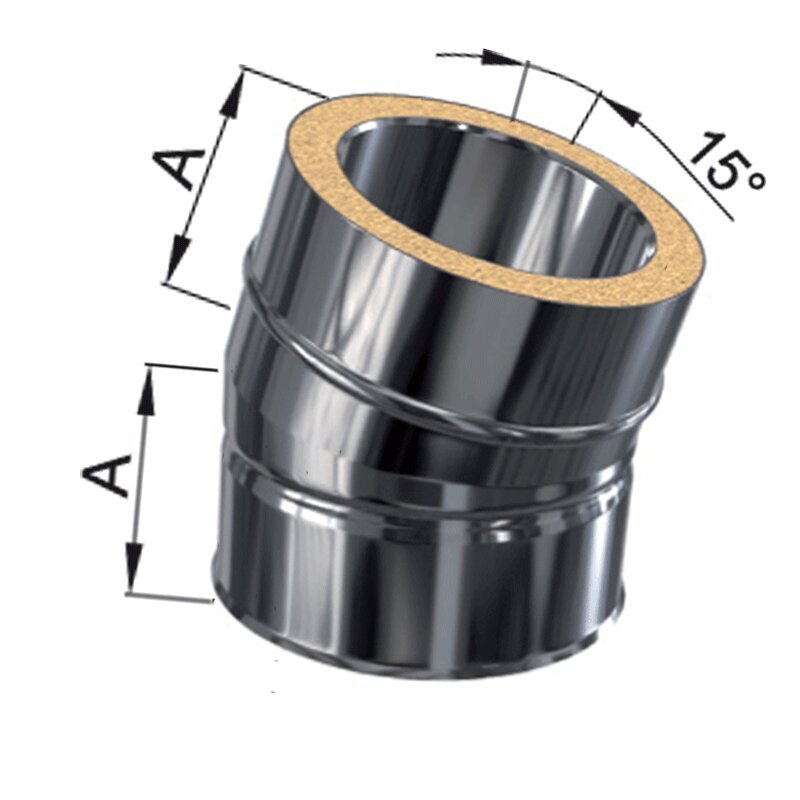

Maß A: abhängig vom Durchmesser, siehe Abbildung Bild 2
-
Durchmesser innen / außen: Ø 80–300 mm (Innenrohr Ø + 60 mm)
-
Dämmstärke: 30 mm Mineralwolle
-
Materialstärke Innenrohr: 0,5 / 0,6 / 0,8 / 1,0 mm
-
Materialgüte Innenrohr:
- Standard: 1.4521 (V2A)
- Premium: 1.4404 (V4A)
-
Materialgüte Außenrohr:
- Standard: 1.4509 (V2A)
- Premium: 1.4301 (V2A)
-
Schweißmethode: Plasma/WIG punkt- oder WIG verschweißt (je nach Ausführung)
-
Oberflächenoptionen: Auf Wunsch in Edelstahl matt, gebürstet oder RAL-beschichtet
-
Korrosionsklasse: V2 / V3
-
Betriebsweise: Unterdruck
-
Temperaturklasse: bis 600 °C
-
Rußbrandbeständigkeit: bis 1000 °C
-
Zugelassene Brennstoffe:
- Standard: Gas, Heizöl, Holz
- Premium: Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Briketts, Kohle
-
Abstand zu brennbaren Materialien: 50 mm
-
Zertifizierung: CE-konform, DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung
Hinweis zu den Versatzmaßen

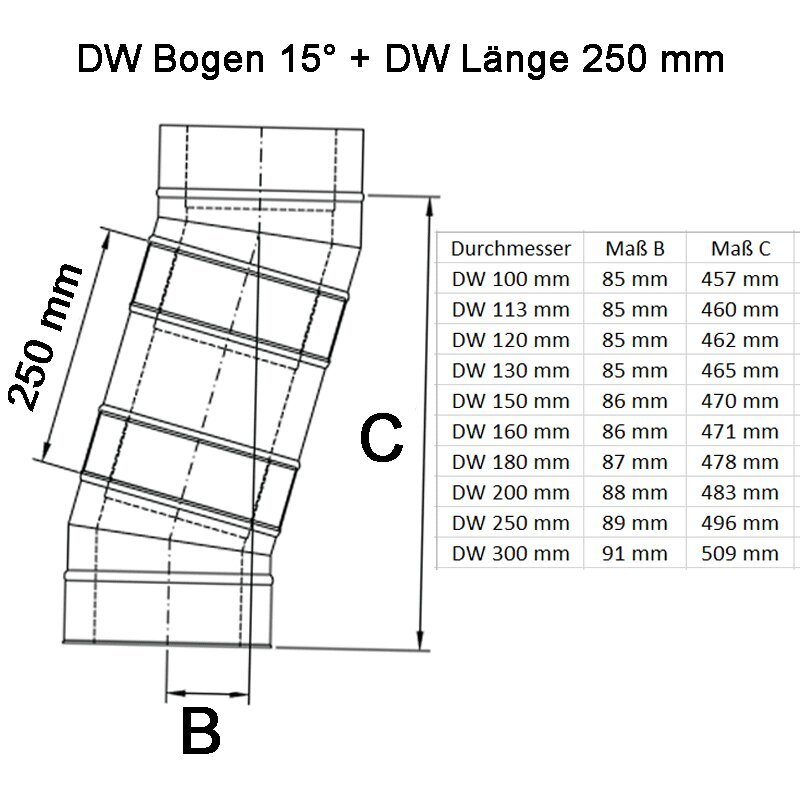

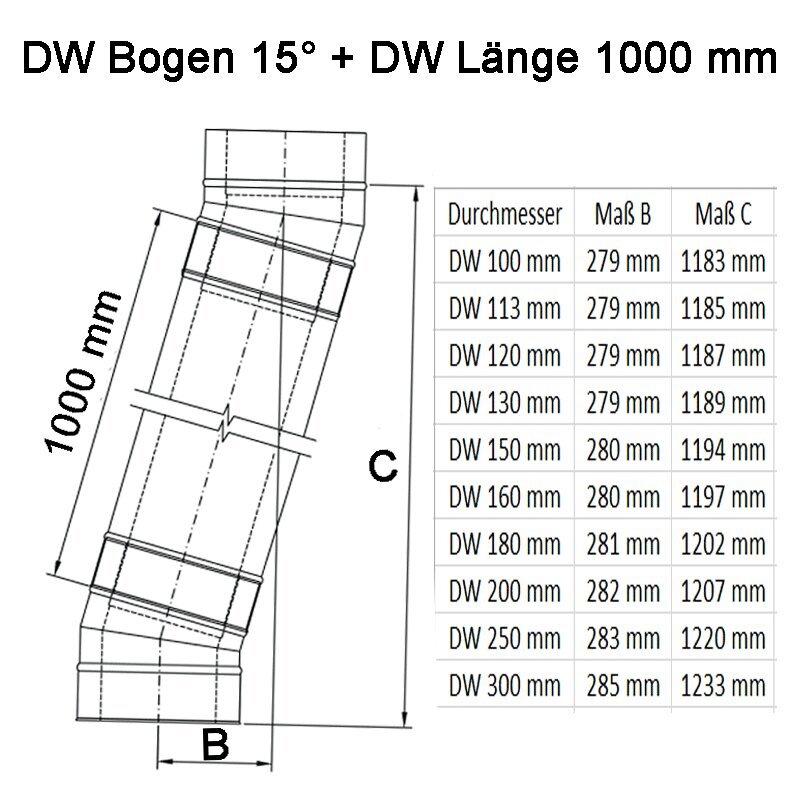

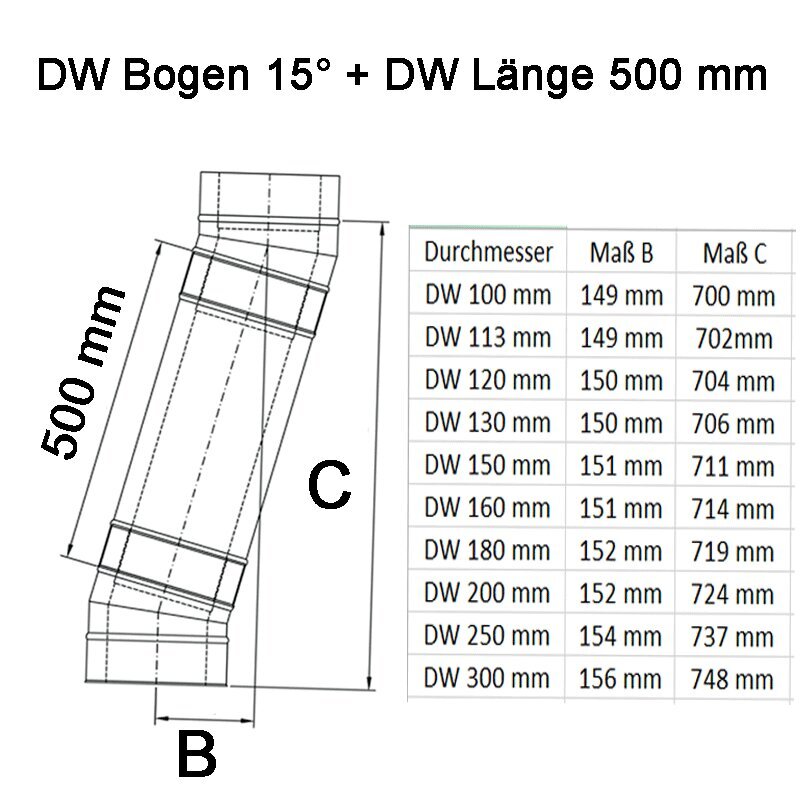

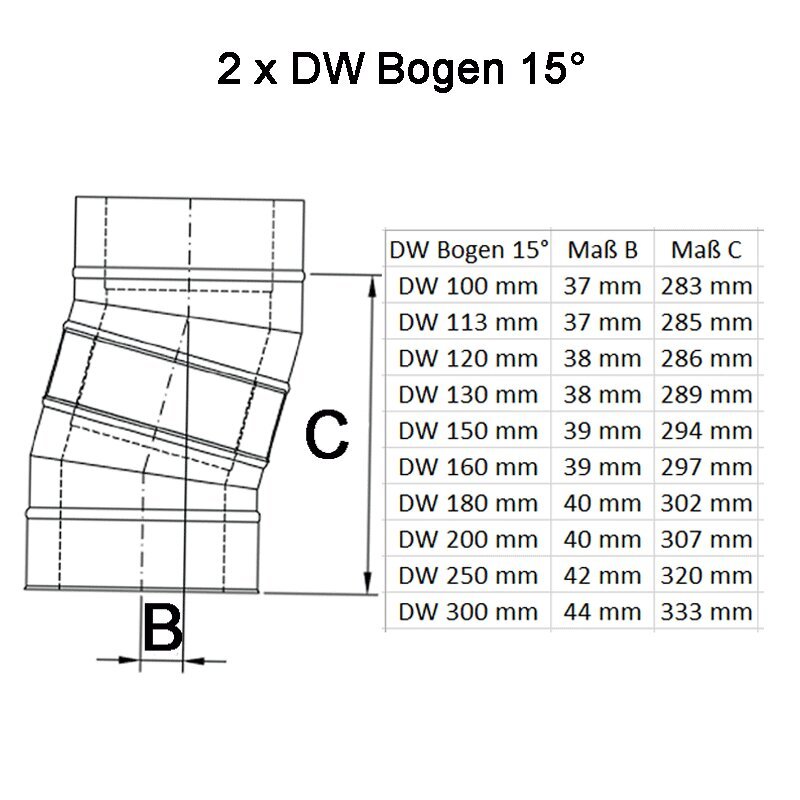

Oben in den Abbildungen 3 bis 8 finden Sie die Versatzmaße in mm zu den unten aufgeführten Möglichkeiten mit dem doppelwandigen 15° Bogen:
- Versatz mit 2 × DW Bögen 15°
- Versatz mit 2 × DW Bögen 15° und 1 × DW Längenelement 250 mm
- Versatz mit 2 × DW Bögen 15° und 1 × DW Längenelement 500 mm
- Versatz mit 2 × DW Bögen 15° und 1 × DW Längenelement 1000 mm
